Общий вид клапана сброса давления и вакуума в резервуаре Sangyie Technology

Клапан сброса давления и вакуума в резервуаре DIN 316L, нержавеющая сталь

SY-PVRLV

Клапаны сброса давления и вакуума в резервуарах Sangyie предназначены для защиты резервуаров из нержавеющей стали от избыточного давления или вакуума. Широко используется в пищевой промышленности, производстве напитков, пивоварении, виноделии, молочной промышленности, косметике, средствах личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности.

количество:

отправить контакт

Клапан сброса давления и вакуума в бакеПринципы работы

● Клапан сброса давления и вакуума в баке нормально закрыт.

● Когда давление в резервуаре превышает номинальное давление снаружи клапана, клапан откроется, чтобы выпустить воздух из резервуара наружу, чтобы поддерживать баланс давления в резервуаре и снаружи.

● Когда в резервуаре вакуум, вакуумный поршень в клапане откроется, чтобы втянуть воздух в резервуар, чтобы поддерживать баланс давления в резервуаре и снаружи.

Клапан сброса давления и вакуума в баке Технические характеристики

● Небольшой объем, небольшая занимаемая площадь.

● Простой, экономичный, эффективный

● Производственный процесс соответствует санитарным стандартам клапанов 3A, DIN, ISO

Клапан сброса давления и вакуума в баке Технические параметры

Размер запаса	1"~ 4", Ду25 ~ Ду100
Макс. рабочая температура	ЭПДМ, 130°C, 266°F Другие материалы доступны по запросу.
Давление сброса	от 0,2 до 3 бар, от 2,9 до 43,5 фунтов на квадратный дюйм
Давление вакуума	от -0,9 до -0,5 бар, от -13 до -7,25 фунтов на квадратный дюйм
Стандарт соединения труб	DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE
Тип подключения	зажимной, с резьбой

Материалы

● Корпус клапана EN 1.4301 (AISI 304), EN 1.4404, EN 1.4435 (AISI 316L).

● Седло/уплотнение клапана EPDM, FPM, СИЛИКОН.

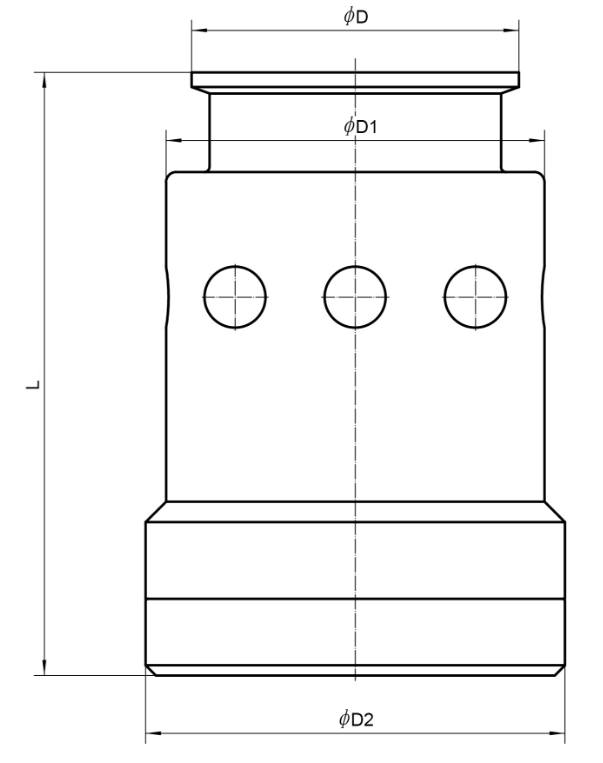

Клапан сброса давления и вакуума в баке. Технический паспорт

Номер модели	Размер	Делать	Дн	Д	Д1	Д2	л
SY-PVRLV224E10100	1"	25,4	22.1	50,5	63	70	97
СИ-ПВРЛВ224Е10200	2"	50,8	47,5	64	74	82	116
СИ-ПВРЛВ224Е10300	3"	76,2	72,9	91	113	123	135
SY-PVRLV224E10400	4"	101,6	97,4	119	127	134	145
СИ-ПВРЛВ224Е20025	Ду25	28/29	25/26	50,5	63	70	97
СИ-ПВРЛВ224Е20050	Ду50	52/53	49/50	64	74	82	116
СИ-ПВРЛВ224Е20080	Ду80	85	81	106	113	123	135
СИ-ПВРЛВ224Е20100	Ду100	104	100	119	127	134	145

Области применения
● Молочная промышленность: резервуары для хранения молока, емкости для ферментации йогурта, емкости для смешивания сливок
● Пищевая промышленность: емкости для соков, вина, пива, сиропов, растительного масла, соусов
● Фармацевтика и биотехнологии: емкости для приготовления активных фармацевтических ингредиентов (АФИ), стерильные емкости для хранения жидкостей, биореакторы для клеточных культур
● Косметика и средства личной гигиены: емкости для смешивания лосьонов, эссенций, кремов, шампуней
● Водоподготовка: системы хранения и распределения очищенной воды, воды для инъекций (WFI)

● Системы охлаждения

Применимые среды
Жидкие материалы, вязкие суспензии, низкоконцентрированные кислотно-щелочные чистящие жидкости, стерильная чистая вода, ферментационные среды, эмульсии на масляной основе, спиртовые растворители

Заводские испытания
● Спектральный анализ сырья для компонентов из нержавеющей стали
● Определение шероховатости поверхности всех смачиваемых частей
● Испытание прочности корпуса под давлением воды при давлении, в 1,5 раза превышающем номинальное
● Испытание на герметичность полость клапана и шток
● Моделирование старения уплотнений при высокой температуре в условиях циркуляции CIP
