Санитарный предохранительный клапан 3А, нержавеющая сталь 316L

SY-PRTV

Санитарные редукционные клапаны Sangyie из нержавеющей стали используются для обеспечения постоянного противодавления на технологических предприятиях пищевой, биотехнологической и фармацевтической промышленности. Впускные клапаны постоянного давления обычно используются в качестве предохранительных клапанов за сепараторами или теплообменниками. Перед наполнением машины обычно используются выпускные клапаны постоянного давления.

количество:

отправить контакт

Санитарные редукционные клапаныSangyie из нержавеющей стали используютсядляобеспечения постоянного противодавления на технологических предприятияхпищевой, биотехнологической и фармацевтической промышленности. Впускные клапаны постоянного давления обычно используются в качестве предохранительных клапанов за сепараторами или теплообменниками. Перед наполнением машины обычно используются выпускные клапаны постоянного давления.

Санитарный редукционный клапан из нержавеющей сталиПринципы работы

●Клапан поддержания давления из санитарной нержавеющей стали работает только с одним клапаном регулирования давления сжатого воздуха, без датчика или каких-либо других аксессуаров.

●Удержание давления достигается за счет сцепления между мембраной и штоком клапана. При изменении давления в трубопроводе положение штока клапана будет меняться для достижения заданного давления.

●В соответствии склапаном поддержания давления на входе из санитарной нержавеющей стали, когда давление в трубопроводе перед входом клапана превышает заданное давление, клапан открывается, чтобы снизить давление до достижения заданного давления. Если давление в трубопроводе перед входом клапана ниже установленного давления, клапан закроется.

●В соответствии с клапаном поддержания давления на выходе изсанитарной нержавеющей стали, когда давление в трубопроводе за выпускным отверстием клапана ниже заданного давления, клапан откроется, чтобы увеличить давление до достижения заданного давления. Если давление в трубопроводе за выпускным отверстием клапана выше установленного давления, клапан закроется.

**ПРИМЕЧАНИЕ. При заказе клапанов поддержания давления из санитарной нержавеющей стали, пожалуйста, укажите, что клапаны должны быть на входе, поддерживающем давление, илина выходе, поддерживающем давление!

Санитарный редукционный клапан из нержавеющей сталиТехнические характеристики

●Неудержание

●Нет мертвой точки

●ЛучшеезначениеKV

● Производственный процесс соответствует санитарным стандартам клапанов 3A, DIN, ISO

Санитарный редукционный клапан из нержавеющей сталиТехнические параметры

Размер запаса	1,5"~2", Ду40~ Ду50
Рабочая температура	EPDM+PTFE, -10~ 140°C,14 ~284°F
Макс.рабочее давление	10 бар, 145 фунтов на квадратный дюйм
Чистота поверхности	Внутренний Ra≤23,6микродюйма,0,6микрометра; EPRa≤11,8микродюйма,0,3микрометра
Стандарт соединения труб	DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE
Тип подключения	сварные, зажимные,фланцевые, фланцевые

Материалы

●Корпус клапанаEN 1.4404 (AISI 316L)или EN 1.4435 - BN2 (316L) Fe < 0,5 %.

●Верхняямембрана NBR.

Нижняя мембрана EPDM+PTFE

Санитарный редукционный клапан из нержавеющей стали.Технический паспорт

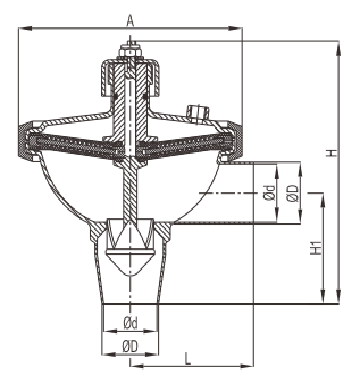

Клапан поддержания давления на входе

Санитарные редукционные клапаны из нержавеющей стали, Гигиеническая нержавеющая сталь Санитарные редукционные клапаны из нержавеющей стали, Санитарные редукционные клапаны из нержавеющей стали, Сантехнические клапаны, Гигиенические клапаны, Клапаны из нержавеющей стали

Номер модели	Размер	Делать	Дн	А	л	ЧАС	H1
SY-PRTV011110150	1 1/2"	38,1	34,8	203	110	175	44
SY-PRTV011110200	2"	50,8	47,5	203	110	175	50
SY-PRTV011120040	Ду40	40/41	37/38	203	110	175	45
SY-PRTV011120050	Ду50	52/53	49/50	203	110	175	51

Клапан поддержания выходного давления

Номер модели	Размер	Делать	Дн	А	л	ЧАС	H1
SY-PRTV011110150	1 1/2"	38,1	34,8	203	110	215	84
SY-PRTV011110200	2"	50,8	47,5	203	110	215	90
SY-PRTV011120040	Ду40	40/41	37/38	203	110	215	85
SY-PRTV011120050	Ду50	52/53	49/50	203	110	215	91

Области применения
● Молочная промышленность: резервуары для хранения молока, емкости для ферментации йогурта, емкости для смешивания сливок
● Пищевая промышленность: емкости для соков, вина, пива, сиропов, растительного масла, соусов
● Фармацевтика и биотехнологии: емкости для приготовления активных фармацевтических ингредиентов (АФИ), стерильные емкости для хранения жидкостей, биореакторы для клеточных культур
● Косметика и средства личной гигиены: емкости для смешивания лосьонов, эссенций, кремов, шампуней
● Водоподготовка: системы хранения и распределения очищенной воды, воды для инъекций (WFI)

● Системы охлаждения

Применимые среды
Жидкие материалы, вязкие суспензии, низкоконцентрированные кислотно-щелочные чистящие жидкости, стерильная чистая вода, ферментационные среды, эмульсии на масляной основе, спиртовые растворители

Заводские испытания
● Спектральный анализ сырья для компонентов из нержавеющей стали
● Определение шероховатости поверхности всех смачиваемых частей
● Испытание прочности корпуса под давлением воды при давлении, в 1,5 раза превышающем номинальное
● Испытание на герметичность полость клапана и шток
● Моделирование старения уплотнений при высокой температуре в условиях циркуляции CIP
