Общий вид на клапан снятия давления в Sangyie Technology

Санитарный предохранительный клапан DIN 316L из нержавеющей стали

SY-PRLV10

Предохранительные клапаны Sangyie предназначены для защиты трубопроводов, сосудов, резервуаров или систем от избыточного давления или вакуума. Сведение к минимуму риска взрыва или имплозии за счет сброса избыточного давления. Широко используется в пищевой промышленности, производстве напитков, пивоварении, виноделии, молочной промышленности, косметике, средствах личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности.

количество:

отправить контакт

Санитарныепредохранительные клапаныSangyieпредназначеныдля защиты трубопроводов, сосудов, резервуаров или систем от избыточного давления или вакуума. Минимизация риска взрыва или имплозии за счет сброса избыточного давления. Широкоиспользуется в пищевой промышленности, производстве напитков, пивоварении, виноделии, молочной промышленности, косметике, средствах личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности.

Санитарный предохранительный клапанПринципы работы

●Клапан сброса давления обычно закрыт

●Давление устанавливается путем регулировки пружины

●Когда давление в оборудовании превышает заданное давление, клапан открывается, пропуская среду и сбрасывая давление в оборудовании

Санитарные предохранительные клапаныТехнические характеристики

●Неудержание

●Нет мертвой точки

●Болеевысокий уровень безопасности

●Меньшевремени простоя

●Болеевысокая доходность

● Производственный процесс соответствует санитарным стандартам клапанов 3A, DIN, ISO

Санитарный предохранительный клапанТехнические параметры

Размер запаса	1"~4", Ду25~ Ду100
Рабочая температура	ЭПДМ, -20 ~ 130°C, -4 ~ 266°F Другие материалы доступны по запросу.
Рабочее давление	вакуумдо10бар, 145 фунтов на квадратный дюйм
Чистота поверхности	Внутренний Ra≤23,6микродюйма,0,6микрометра; EPRa≤11,8микродюйма,0,3микрометра
Стандарт соединения труб	DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE
Тип подключения	приварной, зажимной,считываемый, фланецd

Материалы

●Корпус клапанаEN 1.4301 (AISI 304) или EN 1.4404 и EN 1.4435 (AISI 316L).

● Седло/уплотнение клапана EPDM, FPM,HNBR, PTFE.

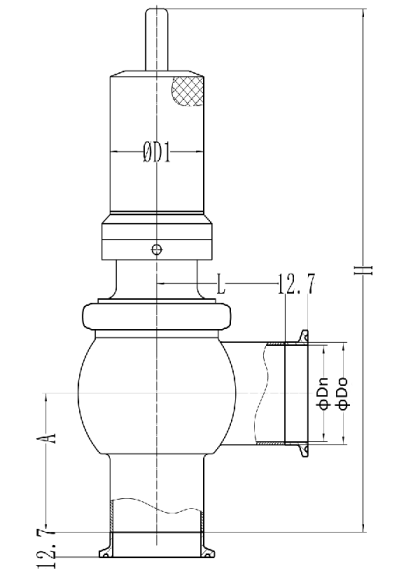

Технический паспортпредохранительного клапана санитарного давления

Предохранительные клапаны, санитарные. Предохранительные клапаны, гигиенические. Предохранительные клапаны, санитарные клапаны, гигиенические клапаны, клапаны из нержавеющей стали.

Номер модели	Размер	Делать	Дн	Д	Д1	А	л	ЧАС
SY-PRLV10224E10100	1"	25,4	22.1	50,5	45	52,5	55	216
SY-PRLV10224E10150	1 1/2 дюйма	38,1	34,8	505	45	52,5	55	216
SY-PRLV10224E10200	2"	50,8	47,5	64	51	58	65	269
SY-PRLV10224E10250	2 1/2 дюйма	63,5	60,2	77,5	70	66	80	295
SY-PRLV10224E10300	3"	76,2	72,9	91	70	76	90	310
SY-PRLV10224E10400	4"	101,6	97,4	119	85	114	114	365
SY-PRLV10224E20025	Ду25	28/29	25/26	50,5	45	52,5	55	216
SY-PRLV10224E20040	Ду40	40/41	37/38	50,5	45	52,5	55	216
SY-PRLV10224E20050	Ду50	52/53	49/50	64	51	58	65	269
SY-PRLV10224E20065	Ду65	70	66	91	70	66	80	295
SY-PRLV10224E20080	Ду80	85	81	106	70	76	90	310
SY-PRLV10224E20100	Ду100	104	100	119	85	114	114	365

Области применения
● Молочная промышленность: резервуары для хранения молока, емкости для ферментации йогурта, емкости для смешивания сливок
● Пищевая промышленность: емкости для соков, вина, пива, сиропов, растительного масла, соусов
● Фармацевтика и биотехнологии: емкости для приготовления активных фармацевтических ингредиентов (АФИ), стерильные емкости для хранения жидкостей, биореакторы для клеточных культур
● Косметика и средства личной гигиены: емкости для смешивания лосьонов, эссенций, кремов, шампуней
● Водоподготовка: системы хранения и распределения очищенной воды, воды для инъекций (WFI)

● Системы охлаждения

Применимые среды
Жидкие материалы, вязкие суспензии, низкоконцентрированные кислотно-щелочные чистящие жидкости, стерильная чистая вода, ферментационные среды, эмульсии на масляной основе, спиртовые растворители

Заводские испытания
● Спектральный анализ сырья для компонентов из нержавеющей стали
● Определение шероховатости поверхности всех смачиваемых частей
● Испытание прочности корпуса под давлением воды при давлении, в 1,5 раза превышающем номинальное
● Испытание на герметичность полость клапана и шток
● Моделирование старения уплотнений при высокой температуре в условиях циркуляции CIP
