Общий вид гигиенического многослойного дроссельного клапана Sangyie Technology

Гигиенический сэндвич-бабочка 3А, нержавеющая сталь 316L

SY-DFBTV10

Сэндвич-бабочки Sangyie Hygienic предназначены для эффективного регулирования расхода в трубопроводных системах из нержавеющей стали, используемых в гигиенических процессах и процессах высокой чистоты. Широко используется в пищевой промышленности, производстве напитков, пивоварении, виноделии, молочной промышленности, косметике, средствах личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности.

количество:

отправить контакт

Сэндвич-бабочкиSangyieHygienicпредназначеныдля эффективного регулирования расходав трубопроводных системах из нержавеющей стали, используемых в гигиенических процессах и процессах высокой чистоты.Широкоиспользуется в пищевой промышленности, производстве напитков, пивоварении, виноделии, молочной промышленности, косметике, средствах личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности.

Гигиенический сэндвич-бабочкаТехнические характеристики

● Легко взаимозаменяемы с ручными рукоятками, пневматическими и электрическими приводами

● Кованый корпус клапана и диск

● Низкие потери давления

● Низкоесопротивление потоку

●Простота установки, настройки и обслуживания

●Легко обновить

● Вход и выход взаимозаменяемы с любыми типами соединений

● Производственный процесс соответствует санитарным стандартам клапанов 3A, DIN, ISO

Гигиенический сэндвич-бабочкаТехнические параметры

Размер запаса	1/2"~10", Ду15~ Ду250
Температура	Рабочая температура	ЭПДМ, -20 ~ 130°C, -4 ~ 266°F ВМК, -50 ~ 180°C, -58 ~ 356°F FPM, -30 ~ 230°C, -22 ~ 446°F Другие материалы доступны по запросу.
	Температура стерилизации	150°C, 302°F, Макс. 20 минут
Рабочее давление	1/2"~ 4", Ду15~ Ду100	вакуумдо10бар, 145 фунтов на квадратный дюйм
	5"~ 6", Ду125~ Ду150	вакуумдо 8 бар, 116 фунтов на квадратныйдюйм
	8"~10", Ду200~ Ду250	вакуумдо 5 бар, 72 фунта на квадратныйдюйм
Чистота поверхности	Внутренний Ra16–32 мкм, 0,4–0,8 мкм Внешняя обработка
Стандарт соединения труб	DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE
Тип подключения	сварные, зажимные, резьбовые,фланцевыеилидругие по запросу

Материалы

● Стальные детали, контактирующие со средней средой, EN 1.4301 (AISI 304), EN 1.4404, EN 1.4435 (AISI 316L).

● Прочее Св.Св. Детали EN 1.4301 (AISI 304)

● Седло/уплотнение клапана EPDM, СИЛИКОН, FPM,VQM, NBR, HNBR.

Параметры

● Пневматический привод одностороннегодействия.

●Пневматическийприводдвойного действия.

● Электрический привод

● Индуктивные датчики положения

● Блок управления C-TOP.

●Позиционер

● Подвижная ручка (2-4 положения)

● Пластиковая ручка (13 положений).

● Выжимная ручка из нержавеющей стали (13 положений).

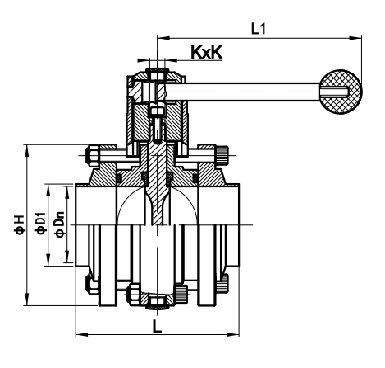

Гигиенический сэндвич-бабочка Техническийпаспорт

Гигиенические сэндвич-бабочки, Санитарные сэндвич-бабочки из нержавеющей стали, Гигиенические двухфланцевые дроссельные заслонки, санитарные клапаны, гигиенические клапаны, клапаны из нержавеющей стали

Номер модели	Размер	Д1	Дн	л	Л1	ЧАС	КхК
SY-DFBTV1011004E10050	1/2"	12,7	9.4	100	126	78	8х8
SY-DFBTV1011004E10075	3/4"	19.1	15,8	100	126	78	8х8
СИ-DFBTV1011004E10100	1"	25,4	22.1	100	126	78	8х8
SY-DFBTV1011004E10125	1-1/4"	31,8	28,5	100	126	78	8х8
SY-DFBTV1011004E10150	1 1/2"	38,1	34,8	100	126	78	8х8
SY-DFBTV1011004E10200	2"	50,8	47,5	104	126	102	10х10
SY-DFBTV1011004E10250	2 1/2 дюйма	63,5	60,2	112	144	115	10х10
SY-DFBTV1011004E10300	3"	76,2	72,9	112	144	128	10x10
SY-DFBTV1011004E10350	3 1/2 дюйма	88,9	84,9	120	160	139	11х11
SY-DFBTV1011004E10400	4"	101,6	97,4	128	160	154	11х11
SY-DFBTV1011004E10500	5 дюймов	127	123	160	220	185	14х14
SY-DFBTV1011004E10600	6 дюймов	152,4	146,9	180	220	215	14х14
SY-DFBTV1011004E10800	8 дюймов	203,2	197,7	180	284	285	14х14
СИ-DFBTV1011004E11000	10 дюймов	254	247,2	180	284	340	14х14
SY-DFBTV1011004E20010	Ду10	13 декабря	9/10	100	126	78	8х8
SY-DFBTV1011004E20015	Ду15	18/19	15/16	100	126	78	8х8
SY-DFBTV1011004E20020	Ду20	22/23	19/20	100	126	78	8х8
SY-DFBTV1011004E20025	Ду25	28/29	25/26	100	126	78	8х8
SY-DFBTV1011004E20032	Ду32	34/35	31/32	100	126	86	8х8
SY-DFBTV1011004E20040	Ду40	40/41	37/38	100	126	90	8х8
SY-DFBTV1011004E20050	Ду50	52/53	49/50	104	126	106	10x10
SY-DFBTV1011004E20065	Ду65	70	66	112	144	124	10x10
SY-DFBTV1011004E20080	Ду80	85	81	120	160	139	11x11
SY-DFBTV1011004E20100	Ду100	104	100	128	160	159	11х11
SY-DFBTV1011004E20125	Ду125	129	125	160	220	185	14x14
СИ-DFBTV1011004E20150	Ду150	154	150	180	220	215	14x14
SY-DFBTV1011004E20200	Ду200	204	200	180	284	285	14х14
SY-DFBTV1011004E20250	Ду250	254	250	180	284	340	14x14
SY-DFBTV1011004E20300	Ду300	305	300	200	350	400	14x14

Области применения
● Молочная промышленность: резервуары для хранения молока, емкости для ферментации йогурта, емкости для смешивания сливок
● Пищевая промышленность: емкости для соков, вина, пива, сиропов, растительного масла, соусов
● Фармацевтика и биотехнологии: емкости для приготовления активных фармацевтических ингредиентов (АФИ), стерильные емкости для хранения жидкостей, биореакторы для клеточных культур
● Косметика и средства личной гигиены: емкости для смешивания лосьонов, эссенций, кремов, шампуней
● Водоподготовка: системы хранения и распределения очищенной воды, воды для инъекций (WFI)

● Системы охлаждения

Применимые среды
Жидкие материалы, вязкие суспензии, низкоконцентрированные кислотно-щелочные чистящие жидкости, стерильная чистая вода, ферментационные среды, эмульсии на масляной основе, спиртовые растворители

Заводские испытания
● Спектральный анализ сырья для компонентов из нержавеющей стали
● Определение шероховатости поверхности всех смачиваемых частей
● Испытание прочности корпуса под давлением воды при давлении, в 1,5 раза превышающем номинальное
● Испытание на герметичность полость клапана и шток
● Моделирование старения уплотнений при высокой температуре в условиях циркуляции CIP
