Санитарный пневматический клапан-бабочка DIN, нержавеющая сталь 316L

SY-BTV2

Пневматические дроссельные заслонки Sangyie из нержавеющей стали представляют собой высокопроизводительные запорные клапаны для использования в трубопроводных системах из нержавеющей стали в гигиенических и технологических процессах высокой чистоты. Идеально подходит для пищевой промышленности, производства напитков, пивоварения, виноделия, молочной промышленности, косметики, средств личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности. Благодаря позиционеру поворотные заслонки из санитарной нержавеющей стали могут обеспечить надежное и экономичное управление потоком.

количество:

отправить контакт

Пневматические дроссельные заслонкиSangyie из нержавеющей стали представляют собой высокопроизводительные запорные клапаны для использования в трубопроводных системах из нержавеющей стали в гигиенических и технологических процессах высокой чистоты.Идеально подходит для пищевой промышленности, производства напитков, пивоварения, виноделия, молочной промышленности, косметики, средств личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности.Благодаря позиционеру поворотные заслонки из санитарной нержавеющей сталимогутобеспечить надежное и экономичное управление потоком.

Санитарный пневматический дроссельный клапан из нержавеющей сталиТехнические характеристики

● Легко взаимозаменяемы с ручными рукоятками и электрическими приводами

● Сверхмалый крутящий момент

● Кованый корпус клапана и диск

● Низкие потери давления

● Низкоесопротивление потоку

●Простота установки, настройки и обслуживания

●Легко обновить

● Вход и выход взаимозаменяемы с любыми типами соединений

● Производственный процесс соответствует санитарным стандартам клапанов 3A, DIN, ISO

Санитарный пневматический дроссельный клапан из нержавеющей сталиТехнические параметры

Размер запаса	1/2"~ 8", Ду10 ~ Ду200
Температура	Рабочая температура	ЭПДМ, -20 ~ 130°C, -4 ~ 266°F ВМК, -50 ~ 180°C, -58 ~ 356°F FPM, -30 ~ 230°C, -22 ~ 446°F Другие материалы доступны по запросу.
	Температура стерилизации	150°C, 302°F, Макс. 20 минут
Рабочее давление	1/2"~ 4", Ду10 ~ Ду100	вакуумдо10бар, 145 фунтов на квадратный дюйм
	5"~ 6", Ду125~ Ду150	вакуумдо 8 бар, 116 фунтов на квадратныйдюйм
	8", Ду200	вакуумдо 5 бар, 72 фунта на квадратныйдюйм
Чистота поверхности	Внутренний Ra16–32 мкм, 0,4–0,8 мкм Внешняя обработка
Стандарт соединения труб	DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE
Тип подключения	сварные, зажимные, резьбовые,фланцевыеилидругие по запросу

Материалы

● Стальные детали со среднейсмачиваемостью EN1.4301 (AISI 304) или EN1.4404 и EN 1.4435 (AISI 316L).

● Другие детали из нержавеющей стали EN1.4301 (AISI 304)

● Седло/уплотнение клапана EPDM, СИЛИКОН, FPM,VQM, NBR, HNBR.

Параметры

● Пневматический привод одностороннегодействия.

●Пневматическийприводдвойного действия.

● Электрический привод

● Индуктивные датчики положения

● Блок управления C-TOP.

●Позиционер

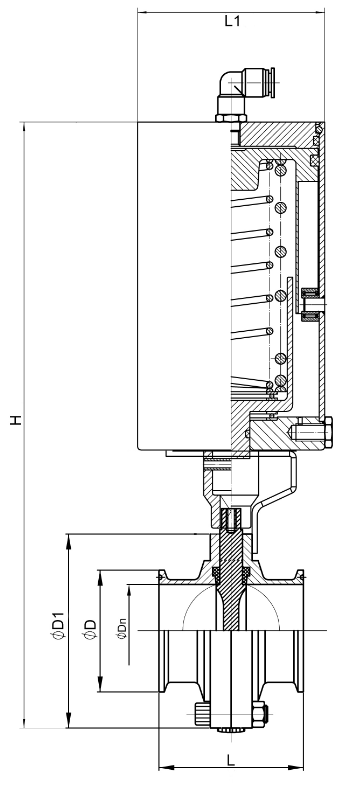

Санитарный пневматический дроссельный клапан из нержавеющей стали.Технический паспорт

Санитарные пневматические дроссельные заслонки из нержавеющей стали, Пневматические дроссельные заслонки, Гигиенические пневматические дроссельные заслонки, санитарные клапаны, гигиенические клапаны, клапаны из нержавеющей стали

Номер модели	Размер	Делать	Дн	Д	Д1	л	Л1	ЧАС
SY-BTV2C22004E10050	1/2"	12,7	9.4	25,4	78	66	70	265
SY-BTV2C22004E10075	3/4"	19.05	15,8	25,4	78	66	70	265
SY-BTV2C22004E10100	1"	25,4	22.1	50,5	78	66	85	265
SY-BTV2C22004E10125	1 1/4 дюйма	31,8	28,5	50,5	78	66	85	265
SY-BTV2C22004E10150	1 1/2"	38,1	34,8	505	86	70	85	276
SY-BTV2C22004E10200	2"	50,8	47,5	64	102	76	85	295
SY-BTV2C22004E10250	2 1/2 дюйма	63,5	60,2	77,5	115	80	85	305
SY-BTV2C22004E10300	3"	76,2	72,9	91	128	84	85	319
SY-BTV2C22004E10350	3 1/2 дюйма	88,9	84,9	106	139	86	85	325
SY-BTV2C22004E10400	4"	101,6	97,4	119	154	104	85	345
SY-BTV2C22004E10500	5 дюймов	127	121,5	145	185	122	108/133	448
SY-BTV2C22004E10600	6 дюймов	152,4	146,9	167	215	146	108/133	515
SY-BTV2C22004E10800	8 дюймов	203,2	197,7	217	285	167	133	606
SY-BTV2C22004E20010	Ду10	13 декабря	9/10	34	78	66	70	265
SY-BTV2C22004E20015	Ду15	18/19	15/16	34	78	66	70	265
SY-BTV2C22004E20020	Ду20	22/23	19/20	34	78	66	70	265
SY-BTV2C22004E20025	Ду25	28/29	25/26	50,5	78	66	85	265
SY-BTV2C22004E20032	Ду32	34/35	31/32	50,5	86	66	85	265
SY-BTV2C22004E20040	Ду40	40/41	37/38	50,5	90	70	85	276
SY-BTV2C22004E20050	Ду50	52/53	49/50	64	106	76	85	295
SY-BTV2C22004E20065	Ду65	70	66	91	124	80	85	305
SY-BTV2C22004E20080	Ду80	85	81	106	139	86	85	325
SY-BTV2C22004E20100	Ду100	104	100	119	159	104	85	345
SY-BTV2C22004E20125	Ду125	129	125	145	185	122	108/133	448
SY-BTV2C22004E20150	Ду150	154	150	167	215	146	108/133	515
SY-BTV2C22004E20200	Ду200	204	200	217	285	167	133	606

Области применения
● Молочная промышленность: резервуары для хранения молока, емкости для ферментации йогурта, емкости для смешивания сливок
● Пищевая промышленность: емкости для соков, вина, пива, сиропов, растительного масла, соусов
● Фармацевтика и биотехнологии: емкости для приготовления активных фармацевтических ингредиентов (АФИ), стерильные емкости для хранения жидкостей, биореакторы для клеточных культур
● Косметика и средства личной гигиены: емкости для смешивания лосьонов, эссенций, кремов, шампуней
● Водоподготовка: системы хранения и распределения очищенной воды, воды для инъекций (WFI)

● Системы охлаждения

Применимые среды
Жидкие материалы, вязкие суспензии, низкоконцентрированные кислотно-щелочные чистящие жидкости, стерильная чистая вода, ферментационные среды, эмульсии на масляной основе, спиртовые растворители

Заводские испытания
● Спектральный анализ сырья для компонентов из нержавеющей стали
● Определение шероховатости поверхности всех смачиваемых частей
● Испытание прочности корпуса под давлением воды при давлении, в 1,5 раза превышающем номинальное
● Испытание на герметичность полость клапана и шток
● Моделирование старения уплотнений при высокой температуре в условиях циркуляции CIP
