Общий вид гигиенического противосмесительного дроссельного клапана Sangyie Technology

Гигиенический противосмесительный дроссельный клапан DIN, нержавеющая сталь 316L

SY-MBTV10

Противосмесительные дроссельные заслонки Sangyie Hygienic используются для эффективного регулирования потока сред низкой и средней вязкости и с высокой концентрацией частиц. Гигиенические противосмесительные поворотные заслонки обеспечивают безопасное разделение сред и предотвращают случайное смешивание в случае повреждения седла клапана. Наиболее распространенными приложениями являются те, которые требуют безопасного разделения продукта и растворов CIP-мойки на месте в одной точке или в конце коллектора.

количество:

отправить контакт

Противосмесительные дроссельные заслонки Sangyie Hygienic используются дляэффективного регулирования потока сред низкой и средней вязкости и с высокой концентрацией частиц. Гигиенические противосмесительные поворотные заслонки обеспечивают безопасное разделение сред и предотвращают случайное смешивание в случае повреждения седла клапана. Наиболее распространенными приложениями являются те, которые требуют безопасного разделения продукта и растворов CIP-мойки на месте в одной точке или в конце коллектора.Гигиенические противосмесительные поворотные заслонки можно открывать и закрывать автоматически с помощью пневматических и электрических приводов или вручную с помощью рукояток.

Гигиенический противосмесительный дроссельный клапан Технические характеристики

● Легко взаимозаменяемы с ручными рукоятками, пневматическими и электрическими приводами

● Простота установки, настройки и обслуживания

● Низкое сопротивление потоку

● Высокое значение КВ

● Кованый корпус клапана и диск

● Двойная защита седла

● Могут наблюдаться внутренние утечки.

● Полость клапана можно очищать

● Без риска загрязнения

● Производственный процесс соответствует санитарным стандартам клапанов 3A, DIN, ISO

Гигиенический противосмесительный дроссельный клапан Технические параметры

Размер запаса	1” ~ 6”, Ду25 ~ Ду150
Температура	Рабочая температура	ЭПДМ, -20 ~ 130°C (-4 ~ 266°F) ВМК, -50 ~ +180°C (-58 ~ 356°F) FPM, -30 ~ +230°C (-22 ~ 446°F) Другие материалы доступны по запросу.
	Температура стерилизации	150°C (302°F, макс. 20 мин)
Рабочее давление	1” ~ 4”, Ду10 ~ Ду100	вакуум до 10 бар, 145 фунтов на квадратный дюйм
	5” ~ 6”, Ду10 ~ Ду150	вакуум до 8 бар, 116 фунтов на квадратный дюйм
Чистота поверхности	Внутренний Ra16–32 мкм (0,4–0,8 мкм) Внешняя обработка
Стандарт соединения труб	DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE
Тип подключения	сварные, зажимные, резьбовые, фланцевые или другие по запросу

Материалы

● Стальные детали, контактирующие с продуктом, EN 1.4301 (AISI 304), EN 1.4404, EN 1.4435 (AISI 316L).

● Другие детали из нержавеющей стали EN 1.4301 (AISI 304).

● Седло/уплотнение клапана EPDM, СИЛИКОН, FPM, VQM, NBR, HNBR.

Параметры

● Пневматический привод одностороннего действия.

● Пневматический привод двойного действия.

● Индуктивные датчики положения

● Блок управления C-TOP.

● Позиционер

● Ручная ручка

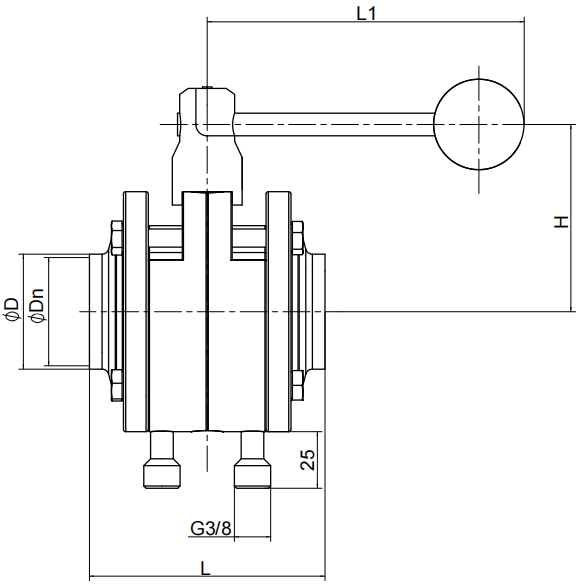

Технический паспорт гигиенического противосмесительного дроссельного клапана

Номер модели	Размер	Д	Дн	л	Л1	ЧАС
SY-MBTV1011006E10200	2"	50,8	47,5	104	135	79
SY-MBTV1011006E10250	2 1/2 дюйма	63,5	60,2	106	135	86
SY-MBTV1011006E10300	3"	76,2	72,9	108	160	96
SY-MBTV1011006E10400	4"	101,6	97,4	116	160	110
SY-MBTV1011006E20050	Ду50	49	52	133	104	102
SY-MBTV1011006E20065	Ду65	66	70	114	112	106,5
SY-MBTV1011006E20080	Ду80	81	85	114	112	113
SY-MBTV1011006E20100	Ду100	100	104	160	128	130

Области применения
● Молочная промышленность: резервуары для хранения молока, емкости для ферментации йогурта, емкости для смешивания сливок
● Пищевая промышленность: емкости для соков, вина, пива, сиропов, растительного масла, соусов
● Фармацевтика и биотехнологии: емкости для приготовления активных фармацевтических ингредиентов (АФИ), стерильные емкости для хранения жидкостей, биореакторы для клеточных культур
● Косметика и средства личной гигиены: емкости для смешивания лосьонов, эссенций, кремов, шампуней
● Водоподготовка: системы хранения и распределения очищенной воды, воды для инъекций (WFI)

● Системы охлаждения

Применимые среды
Жидкие материалы, вязкие суспензии, низкоконцентрированные кислотно-щелочные чистящие жидкости, стерильная чистая вода, ферментационные среды, эмульсии на масляной основе, спиртовые растворители

Заводские испытания
● Спектральный анализ сырья для компонентов из нержавеющей стали
● Определение шероховатости поверхности всех смачиваемых частей
● Испытание прочности корпуса под давлением воды при давлении, в 1,5 раза превышающем номинальное
● Испытание на герметичность полость клапана и шток
● Моделирование старения уплотнений при высокой температуре в условиях циркуляции CIP
