Vista general de la válvula de mariposa higiénica a prueba de mezclas de Sangyie Technology

Válvula de mariposa higiénica antimezcla DIN, Acero inoxidable 316L

SY-MBTV10

Las válvulas de mariposa Sangyie Hygienic a prueba de mezclas se utilizan para regular el flujo de medios de viscosidad baja y media y con altas concentraciones de partículas de manera eficiente. Las válvulas de mariposa higiénicas a prueba de mezclas ofrecen una separación segura de los medios y evitan la mezcla accidental en caso de falla del asiento de la válvula. Las aplicaciones más habituales son aquellas que requieren una separación segura del producto y las soluciones de limpieza in situ (CIP) en un solo punto o al final de un colector.

Cantidad:

enviar contacto

Las válvulas de mariposa Sangyie Hygienic a prueba de mezclas se utilizan para regular el flujo de medios deviscosidad baja y media y con altas concentraciones de partículas de manera eficiente. Las válvulas de mariposa higiénicas a prueba de mezclas ofrecen una separación segura de los medios y evitan la mezcla accidental en caso de falla del asiento de la válvula. Las aplicaciones más habituales son aquellas que requieren una separación segura del producto y las soluciones de limpieza in situ (CIP) en un solo punto o al final de un colector.Las válvulas de mariposa higiénicas antimezcla se pueden abrir y cerrar automáticamente con actuadores neumáticos y eléctricos o manualmente mediante manijas.

Válvula de mariposa higiénica antimezcla Características técnicas

● Fácilmente intercambiable con manijas manuales, actuadores neumáticos y actuadores eléctricos

● Fácil de instalar, alinear y mantener

● Baja resistencia al flujo

● Valor KV alto

● Cuerpo y disco de válvula forjados

● Protección de doble asiento

● Se pueden observar fugas internas.

● La cavidad de la válvula se puede limpiar

● Sin riesgo de contaminación

● El proceso de producción cumple con las normas 3A, DIN e ISO para válvulas sanitarias

Válvula de mariposa higiénica antimezcla Parámetros técnicos

Tamaño del stock	1” ~ 6”, DN25 ~ DN150
Temperatura	Temperatura de trabajo	EPDM, -20 ~ 130°C (-4 ~ 266°F) VMQ, -50 ~ +180°C (-58 ~ 356°F) FPM, -30 ~ +230°C (-22 ~ 446°F) Otros materiales están disponibles bajo petición.
	Temperatura de esterilización	150°C (302°F, máx. 20 min)
Presión de trabajo	1” ~ 4”, DN10 ~ DN100	vacío a 10bar, 145psi
	5” ~ 6”, DN10 ~ DN150	vacío a 8bar, 116psi
Acabado superficial	Interno Ra16-32 µin (0,4-0,8 µm) Mecanizado externo
Estándar de unión de tuberías	DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE
Tipo de conexión	soldadas, sujetas, roscadas, bridadas u otras bajo pedido

Materiales

● Piezas de acero en contacto con el producto EN 1.4301 (AISI 304), EN 1.4404, EN 1.4435 (AISI 316L)

● Otras piezas St. St. EN 1.4301 (AISI 304)

● Asiento/junta de válvula EPDM, SILICONA, FPM, VQM, NBR, HNBR

Opciones

● Actuador neumático de simple efecto

● Actuador neumático de doble efecto

● Sensores de posición inductivos

● Unidad de control C-TOP

● Posicionador

● Mango manual

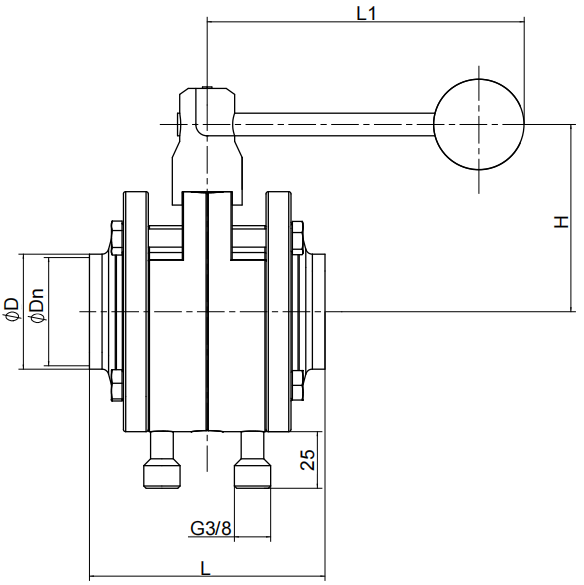

Ficha técnica de válvula de mariposa higiénica antimezcla

Número de modelo	Tamaño	D	Dn	l	L1	h
SY-MBTV1011006E10200	2"	50,8	47,5	104	135	79
SY-MBTV1011006E10250	2 1/2"	63,5	60.2	106	135	86
SY-MBTV1011006E10300	3"	76.2	72,9	108	160	96
SY-MBTV1011006E10400	4"	101.6	97,4	116	160	110
SY-MBTV1011006E20050	DN50	49	52	133	104	102
SY-MBTV1011006E20065	DN65	66	70	114	112	106,5
SY-MBTV1011006E20080	DN80	81	85	114	112	113
SY-MBTV1011006E20100	DN100	100	104	160	128	130

Sectores de aplicación
● Industria láctea: Tanques de almacenamiento de leche, tanques de fermentación de yogur, recipientes para la mezcla de crema
● Bebidas y alimentos: Tanques para el procesamiento de jugos, vino, cerveza, jarabes, aceites comestibles y salsas
● Industria farmacéutica y biotecnológica: Tanques para la preparación de principios activos farmacéuticos (API), almacenamiento de líquidos estériles, biorreactores para cultivo celular
● Cosmética y cuidado personal: Tanques para la mezcla de lociones, esencias, cremas y champús
● Tratamiento de agua: Sistemas de almacenamiento y distribución de agua purificada y agua para inyección (WFI)

● Sistemas de refrigeración

Medios aplicables
Materiales líquidos, lodos viscosos, fluidos de limpieza ácidos/alcalinos de baja concentración, agua pura estéril, caldos de fermentación, emulsiones a base de aceite, disolventes alcohólicos

Pruebas de fábrica
● Inspección del espectro de materia prima para componentes de acero inoxidable
● Detección de la rugosidad superficial de todas las piezas en contacto con el fluido
● Prueba de resistencia a la presión del agua a 1,5 veces la presión nominal
● Prueba de estanqueidad de la cavidad y el vástago de la válvula
● Limpieza in situ (CIP) con circulación a alta temperatura Prueba de simulación de envejecimiento para sellosxi
