Válvula de mariposa de fuga neumática sanitaria 3A, acero inoxidable 316L
SY-MBTV2
Las válvulas de mariposa de fuga neumática Sangyie Sanitary se utilizan para regular el flujo de medios de viscosidad baja y media y con altas concentraciones de partículas de manera eficiente. Las válvulas de mariposa higiénicas de fuga de doble brida ofrecen una separación segura de los medios y evitan la mezcla accidental en caso de falla del asiento de la válvula. Las aplicaciones más habituales son aquellas que requieren una separación segura del producto y las soluciones CIP (Cleaning-in-Place) en un único punto o al final de un colector.
Cantidad:
Lasválvulas de mariposa de fuga neumáticaSangyieSanitaryseutilizan para regular el flujodemediosdeviscosidad baja y media y conaltas concentraciones de partículasde manera eficiente.Las válvulas de mariposahigiénicasde fuga de doble bridaofrecen una separación segura de los medios y evitan la mezcla accidental en caso de falla del asiento de la válvula. Las aplicaciones más habituales son aquellas que requieren una separación segura del producto y las soluciones CIP (Cleaning-in-Place) en un único punto o al final de un colector.Las válvulas de mariposa de fuga neumáticas sanitarias se pueden cerrar mediante la unidad de control C-TOP.
Válvula de mariposa de fuga neumática sanitariaCaracterísticas técnicas
● Fácilmente intercambiable con manijas manuales, actuadores neumáticos y actuadores eléctricos
●Fácil de instalar, alinear y mantener
●Baja resistencia al flujo
●Valor KV alto
●Protección de doble asiento
●Se pueden observar fugas internas.
●La cavidad de la válvula se puede limpiar
●Sinriesgode contaminación
● Cuerpo y disco de válvula forjados
● El proceso de producción cumple con las normas 3A, DIN e ISO para válvulas sanitarias
Válvula de mariposa de fuga neumática sanitariaParámetros técnicos
Tamaño del stock | 1” ~6”, DN25~ DN150 | |
Temperatura | Temperatura de trabajo | EPDM, -20 ~ 130°C (-4 ~ 266°F) VMQ, -50 ~ +180°C (-58 ~ 356°F) FPM, -30 ~ +230°C (-22 ~ 446°F) Otros materiales están disponibles bajo petición. |
Temperatura de esterilización | 150°C (302°F, máx. 20 min) | |
Presión de trabajo | 1” ~ 4”, DN10 ~ DN100 | vacíoa10bar, 145psi |
5” ~ 6”, DN10 ~ DN150 | vacíoa8bar, 116psi | |
Acabado superficial | Interno Ra16-32 µin (0,4-0,8 µm) Mecanizado externo | |
Estándar de unión de tuberías | DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE | |
Tipo de conexión | soldadas, sujetas, roscadas,bridadas,u otras bajo pedido | |
Materiales
● Piezas de acero en contacto con el producto EN 1.4301 (AISI 304), EN 1.4404, EN 1.4435 (AISI 316L)
● Otras piezas St. St. EN 1.4301 (AISI 304)
● Asiento/junta de válvula EPDM, SILICONA, FPM, VQM, NBR, HNBR
Opciones
● Sensores de posición inductivos
● Unidad de control C-TOP
●Posicionador
●Mangomanual

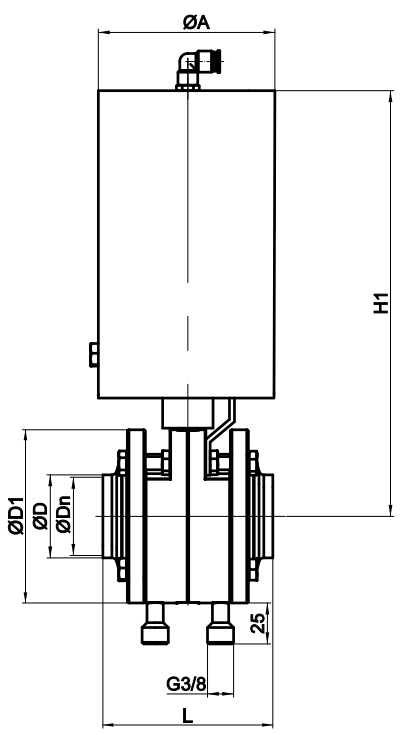

Hoja de datosde la válvula de mariposa de fuga neumática sanitaria
| Número de modelo | Tamaño | D | Dn | l | h | A |
| SY-MBTV2C11006E10200 | 2" | 50,8 | 47,5 | 104 | 228 | 85 |
| SY-MBTV2C11006E10250 | 2 1/2" | 63,5 | 60.2 | 106 | 236 | 108 |
| SY-MBTV2C11006E10300 | 3" | 76.2 | 72,9 | 108 | 245 | 108 |
| SY-MBTV2C11006E10400 | 4" | 101.6 | 97,4 | 116 | 263 | 108 |
| SY-MBTV2C11006E20050 | DN50 | 52 | 49 | 104 | 239 | 86 |
| SY-MBTV2C11006E20065 | DN65 | 70 | 66 | 112 | 310 | 108 |
| SY-MBTV2C11006E20080 | DN80 | 85 | 81 | 120 | 318 | 108 |
| SY-MBTV2C11006E20100 | DN100 | 104 | 100 | 128 | 328 | 108 |
Sectores de aplicación
● Industria láctea: Tanques de almacenamiento de leche, tanques de fermentación de yogur, recipientes para la mezcla de crema
● Bebidas y alimentos: Tanques para el procesamiento de jugos, vino, cerveza, jarabes, aceites comestibles y salsas
● Industria farmacéutica y biotecnológica: Tanques para la preparación de principios activos farmacéuticos (API), almacenamiento de líquidos estériles, biorreactores para cultivo celular
● Cosmética y cuidado personal: Tanques para la mezcla de lociones, esencias, cremas y champús
● Tratamiento de agua: Sistemas de almacenamiento y distribución de agua purificada y agua para inyección (WFI)
● Industria láctea: Tanques de almacenamiento de leche, tanques de fermentación de yogur, recipientes para la mezcla de crema
● Bebidas y alimentos: Tanques para el procesamiento de jugos, vino, cerveza, jarabes, aceites comestibles y salsas
● Industria farmacéutica y biotecnológica: Tanques para la preparación de principios activos farmacéuticos (API), almacenamiento de líquidos estériles, biorreactores para cultivo celular
● Cosmética y cuidado personal: Tanques para la mezcla de lociones, esencias, cremas y champús
● Tratamiento de agua: Sistemas de almacenamiento y distribución de agua purificada y agua para inyección (WFI)
● Sistemas de refrigeración
Medios aplicables
Materiales líquidos, lodos viscosos, fluidos de limpieza ácidos/alcalinos de baja concentración, agua pura estéril, caldos de fermentación, emulsiones a base de aceite, disolventes alcohólicos
Materiales líquidos, lodos viscosos, fluidos de limpieza ácidos/alcalinos de baja concentración, agua pura estéril, caldos de fermentación, emulsiones a base de aceite, disolventes alcohólicos
Pruebas de fábrica
● Inspección del espectro de materia prima para componentes de acero inoxidable
● Detección de la rugosidad superficial de todas las piezas en contacto con el fluido
● Prueba de resistencia a la presión del agua a 1,5 veces la presión nominal
● Prueba de estanqueidad de la cavidad y el vástago de la válvula
● Limpieza in situ (CIP) con circulación a alta temperatura Prueba de simulación de envejecimiento para sellosxi
● Inspección del espectro de materia prima para componentes de acero inoxidable
● Detección de la rugosidad superficial de todas las piezas en contacto con el fluido
● Prueba de resistencia a la presión del agua a 1,5 veces la presión nominal
● Prueba de estanqueidad de la cavidad y el vástago de la válvula
● Limpieza in situ (CIP) con circulación a alta temperatura Prueba de simulación de envejecimiento para sellosxi
