ISO 2852 316L Férula de soldadura de soldadura de acero inoxidable de acero inoxidable para biotecnología

casquillo de sujeción 3A, acero inoxidable 316L

SY-FCF

Permita un desmontaje rápido, seguro y estéril de sus líneas de proceso con las férulas de abrazadera de precisión de Sangyie Technology. Como componente esencial en un sistema de conexión Tri-Clamp, nuestros casquillos sanitarios están diseñados para crear juntas perfectamente alineadas y sin grietas que son esenciales para los procesos de limpieza in situ (CIP) y esterilización in situ (SIP) en las industrias alimentaria, farmacéutica y biotecnológica.

Cantidad:

enviar contacto

Permita un desmontaje rápido, seguro y estéril de sus líneas de proceso con los casquillos de abrazadera de precisión de Sangyie Technology. Como componente esencial en un sistema de conexión Tri-Clamp, nuestros casquillos sanitarios están diseñados para crear juntas perfectamente alineadas y sin grietas que son esenciales para los procesos de limpieza in situ (CIP) y esterilización in situ (SIP) en las industrias alimentaria, farmacéutica y biotecnológica.

Características y beneficios clave de nuestras férulas sanitarias

Diseño higiénico: Cuenta con una esquina interior perfectamente redondeada (diámetro interior) y un acabado superficial liso y pulido (Ra ≤ 0,8 µm) que elimina las áreas de atrapamiento bacteriano y permite una limpieza eficiente.
Integración perfecta: diseñadas para soldarse a tubos, nuestras férulas soldadas a tope crean una superficie interna lisa y permanente que mantiene la integridad y el flujo del producto.
Desmontaje rápido: el extremo ranurado está diseñado para funcionar con una triple abrazadera y una junta, lo que permite una desconexión sin herramientas en segundos para mantenimiento, inspección o cambio de proceso.
Excelencia del material: Fabricado con acero inoxidable AISI 316L o 304 que cumple con ASTM A270 para una resistencia superior a la corrosión y durabilidad contra agentes de limpieza agresivos.
Cumplimiento de estándares globales: fabricado según las dimensiones de los estándares sanitarios ISO 2852y3-A , lo que garantiza la compatibilidad con equipos y accesorios de proveedores de todo el mundo.

Tipos y configuraciones

Extremos soldados a tope: el tipo más común, donde el casquillo se suelda directamente a la tubería para una conexión permanente y al ras.
Extremos roscados: Menos comunes en aplicaciones sanitarias, pero disponibles para conectar a tuberías roscadas.
Un extremo frente a dos extremos: disponible como un casquillo único para un extremo de una tubería o como una unión con un casquillo en ambos extremos para conectar dos piezas de tubo.

Especificaciones técnicas

Parámetro	Especificación
Material	EN 1.4301 (AISI 304), EN 1.4404, EN 1.4435 (AISI 316L)
Estándar	ISO 2852, Normas sanitarias 3-A, ASME BPE, IDF
Tipo de conexión	Extremo para soldar a tope (estándar), extremo roscado (opcional)
Rango de tamaño	1/2"(DN10) a 4"(DN100)
Acabado superficial	Pulido Mecánicamente (MP) o Electropulido (EP)
Tolerancia	Estrictamente controlado para garantizar una perfecta compresión y sellado de la junta.

férula de sujeción Hoja de datos

Casquillo de soldadura corto 3A

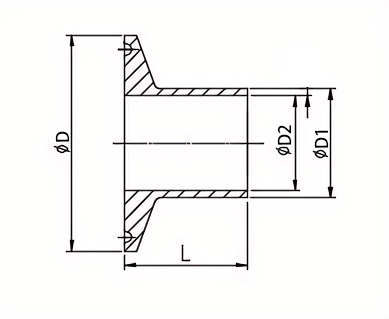

Número de modelo	Tamaño	A	B	do	D
SY-FFR1061010050	1/2"	25,4/50,5	9.4	12.7	12.7
SY-FFR1061010075	3/4"	25,4/50,5	15.8	19.1	12.7
SY-FFR1061010100	1"	50,5	22.1	25.4	12.7
SY-FFR1061010125	1 1/4"	50,5	28,5	31,8	12.7
SY-FFR1061010150	1 1/2"	50,5	34,8	38.1	12.7
SY-FFR1061010200	2"	64	47,5	50,8	12.7
SY-FFR1061010250	2 1/2"	77,5	60.2	63,5	12.7
SY-FFR1061010300	3"	91	72,9	76.2	12.7
SY-FFR1061010400	4"	119	97,4	101.6	15.9
SY-FFR1061010600	6"	167/183	146,8	152,4	22.2
SY-FFR1061010800	8"	217,7/233,5	197,6	203.2	22.2
SY-FFR1061011000	10"	268	247,2	254	22.2

Virola de soldadura media 3A

Número de modelo	Tamaño	A	B	do	D
SY-FFR2041010050	1/2"	25,4/50,5	9.4	12.7	21,5
SY-FFR2041010075	3/4"	25,4/50,5	15.8	19.1	21,5
SY-FFR2041010100	1"	50,5	22.1	25.4	21,5
SY-FFR2041010125	1 1/4"	50,5	28,5	31,8	21,5
SY-FFR2041010150	1 1/2"	50,5	34,8	38.1	21,5
SY-FFR2041010200	2"	64	47,5	50,8	21,5
SY-FFR2041010250	2 1/2"	77,5	60.2	63,5	21,5
SY-FFR2041010300	3"	91	72,9	76.2	21,5
SY-FFR2041010400	4"	119	97,4	101.6	21,5
SY-FFR2041010600	6"	167/183	146,8	152,4	21,5
SY-FFR2041010800	8"	217,7/233,5	197,6	203.2	21,5
SY-FFR2041010600	10"	268	247,2	254	21,5

Virola de soldadura larga 3A

Número de modelo	Tamaño	A	B	do	D
SY-FFR3061010050	1/2"	25,4/50,5	9.4	12.7	28.6
SY-FFR3061010075	3/4"	25,4/50,5	15.8	19.1	28.6
SY-FFR3061010100	1"	50,5	22.1	25.4	28.6
SY-FFR3061010125	1 1/4"	50,5	28,5	31,8	28.6
SY-FFR3061010150	1 1/2"	50,5	34,8	38.1	28.6
SY-FFR3061010200	2"	64	47,5	50,8	28.6
SY-FFR3061010250	2 1/2"	77,5	60.2	63,5	28.6
SY-FFR3061010300	3"	91	72,9	76.2	28.6
SY-FFR3061010400	4"	119	97,4	101.6	28.6
SY-FFR3061010600	6"	167/183	146,8	152,4	38.1
SY-FFR3061010800	8"	217,7/233,5	197,6	203.2	38.1
SY-FFR3061010600	10"	268	247,2	254	38.1

Virola corta DIN

Número de modelo	Tamaño	A	B	do	D
SY-FFR1042010010	DN10	34	9	12	18
SY-FFR1042010015	DN15	34	15	18	18
SY-FFR1042010020	DN20	34	19	22	18
SY-FFR1042010025	DN25	50,5	25	28	21,5
SY-FFR1042010032	DN32	50,5	31	34	21,5
SY-FFR1042010040	DN40	50,5	37	40	21,5
SY-FFR1042010050	DN50	64	49	52	21,5
SY-FFR1042010065	DN65	91	66	70	28
SY-FFR1042010080	DN80	106	81	85	28
SY-FFR1042010100	DN100	119	100	104	28
SY-FFR1042010125	DN125	145	125	129	28
SY-FFR1042010150	DN150	167/183	150	154	28
SY-FFR1042010200	DN200	217,7/233,5	200	204	28
SY-FFR1042010250	DN250	268	250	254	28
SY-FFR1042010300	DN300	319	300	304	28

Virola larga DIN

Número de modelo	Tamaño	A	B	do	D
SY-FFR3062010010	DN10	34	9	12	28.6
SY-FFR3062010015	DN15	34	15	18	28.6
SY-FFR3062010020	DN20	34	19	22	28.6
SY-FFR3062010025	DN25	50,5	25	28	36.0
SY-FFR3062010032	DN32	50,5	31	34	36.0
SY-FFR3062010040	DN40	50,5	37	40	36.0
SY-FFR3062010050	DN50	64	49	52	36.0
SY-FFR3062010065	DN65	91	66	70	48.0
SY-FFR3062010080	DN80	106	81	85	48.0
SY-FFR3062010100	DN100	119	100	104	48.0
SY-FFR3062010125	DN125	145	125	129	66.0
SY-FFR3062010150	DN150	167/183	150	154	66.0
SY-FFR3062010200	DN200	217,7/233,5	200	204	66.0

Industrias y aplicaciones

Nuestras férulas son indispensables para crear conexiones estériles en:

Alimentos y bebidas: Pasteurizadores, mezcladores, tanques y líneas de llenado donde se requiere limpieza frecuente.
Farmacéutica y biotecnología: fermentadores, biorreactores, sistemas de purificación y líneas de agua para inyección (WFI).
Industria Láctea: Líneas de procesamiento de leche, queso, yogurt y helados.
Cosméticos: Líneas de fabricación de cremas, lociones y otros productos de cuidado personal.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre una férula y una Tri-Clamp?
- R: La férula es el accesorio que se suelda a la tubería. La Tri-Clamp (o Tri-Clover Clamp) es una abrazadera metálica de tres piezas que se coloca sobre los casquillos y una junta para mantenerlos unidos y crear un sello. Son dos partes separadas que trabajan juntas.
P: ¿Puedo mezclar y combinar casquillos de diferentes fabricantes?
- R: Si todos los casquillos se fabrican según las normas ISO 2852 , deberían ser compatibles. Sin embargo, para un sellado perfecto y evitar posibles problemas, recomendamos utilizar casquillos y abrazaderas del mismo fabricante siempre que sea posible.
P: ¿Por qué es tan importante el acabado de la superficie interna?
- R: Un acabado electropulido suave (Ra ≤ 0,8 µm) es fundamental para evitar que los microbios se adhieran a la superficie y para permitir que los agentes de limpieza y esterilización fluyan de manera efectiva sin dejar residuos, lo cual es un requisito para los procesos CIP/SIP.

La ventaja de la tecnología Sangyie

Fabricación de precisión: Nuestro mecanizado CNC garantiza tolerancias exactas para un ajuste perfecto y un sellado óptimo en todo momento.
Solución de sistema completo: Suministramos todos los componentes del sistema de conexión: casquillos,abrazaderasyjuntas.
Garantía de calidad: Cada férula se inspecciona para garantizar que cumpla con nuestros estrictos estándares de calidad y dimensiones.

Construya una línea de proceso estéril. ¡Obtenga su cotización hoy!

Garantiza la integridad de tus conexiones sanitarias. Contáctenos hoy para discutir las necesidades de su proyecto, solicite una cotización competitiva.
