Soluciones de línea de retorno CIP: uso de bombas sanitarias autocebantes para una máxima eficiencia

Los entornos de procesamiento sanitario modernos dependen en gran medida de los sistemas de limpieza in situ (CIP) para mantener estrictos estándares de higiene. Sin embargo, muchas operaciones pasan por alto un componente crítico que determina la efectividad general del sistema: las bombas que manejan el flujo de retorno.

Las soluciones de bombeo tradicionales a menudo no cumplen con los exigentes requisitos de las aplicaciones de retorno CIP, lo que genera ineficiencias y posibles riesgos de contaminación. Las bombas sanitarias autocebantes representan soluciones diseñadas específicamente para superar estos desafíos y al mismo tiempo garantizar un rendimiento de limpieza óptimo.

Desafíos comunes de la línea de retorno CIP

Los sistemas de limpieza in situ limpian los equipos de procesamiento (tuberías, tanques y válvulas) sin necesidad de desmontarlos. La línea de retorno transporta soluciones de limpieza y fluidos sucios de regreso al sistema central para su tratamiento o eliminación. Este proceso presenta varios desafíos inherentes:

• La entrada de aire y las bolsas de vapor interrumpen el flujo y reducen la eficiencia de la limpieza.

• Viscosidades de fluidos variables a lo largo de los ciclos de limpieza.

• Manejo de partículas sólidas provenientes de residuos desalojados.

• Estrictos requisitos de higiene que exigen una fácil limpieza y un drenaje completo.

Las bombas centrífugas estándar a menudo requieren un cebado manual y luchan con estas condiciones, lo que genera una limpieza incompleta, un mayor tiempo de inactividad y mayores costos de mantenimiento .

Cómo las bombas sanitarias autocebantes transforman el rendimiento CIP

Las bombas sanitarias autocebantes abordan estos desafíos mediante una ingeniería diseñada específicamente para aplicaciones sanitarias. A diferencia de las bombas convencionales, estas unidades especializadas ofrecen distintas ventajas:

Capacidad superior de manejo de aire

La característica definitoria de las bombas autocebantes es su capacidad para eliminar automáticamente el aire del sistema durante el arranque y la operación. Esto resulta particularmente valioso en aplicaciones de retorno CIP donde el arrastre de aire ocurre comúnmente durante el drenaje del tanque o las fluctuaciones del nivel de fluido. La bomba crea un vacío que evacua el aire antes de pasar a un manejo eficiente de líquidos, lo que garantiza caudales constantes durante todo el ciclo de limpieza.

Confiabilidad mejorada con fluidos variados

Los procesos CIP generalmente implican múltiples etapas con diferentes fluidos, desde agua de preenjuague y soluciones de limpieza cáusticas hasta enjuagues ácidos y desinfectantes finales. Las bombas sanitarias autocebantes mantienen un rendimiento constante en estas diferentes viscosidades y composiciones químicas, proporcionando un manejo confiable de fluidos durante toda la secuencia de limpieza.

Manejo óptimo de sólidos residuales

El diseño autocebante mejora la capacidad de manejar pequeñas partículas sólidas que se encuentran comúnmente en los flujos de retorno CIP. Estos pueden incluir residuos de alimentos, minerales precipitados u otros desechos microscópicos desprendidos durante la limpieza. Al transportar eficazmente estos materiales sin obstrucciones, estas bombas evitan la contaminación cruzada entre ciclos de limpieza.

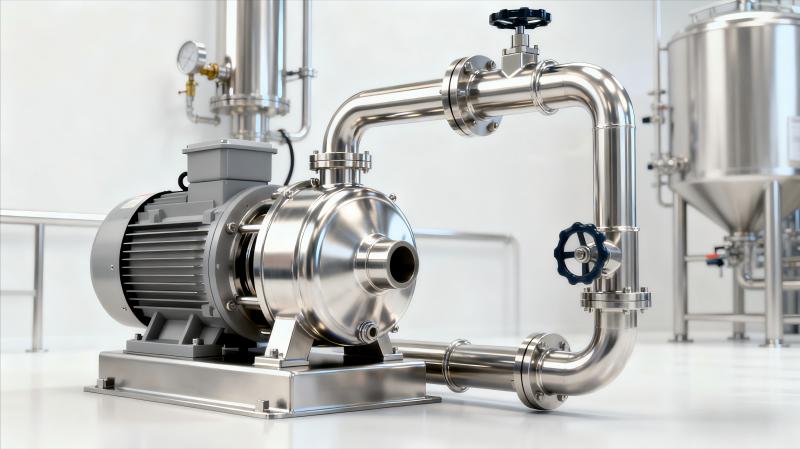

Bombas autocebantes sanitarias Sangyie: ventajas técnicas

Las bombas sanitarias autocebantes Sangyie, como bombas de canal lateral, ofrecen múltiples beneficios técnicos para aplicaciones CIP en las industrias de procesamiento de alimentos, bebidas, cervecería, lácteos, cosmética, farmacéutica, biotecnología y semiconductores.

Características de rendimiento y durabilidad

• Alta eficiencia que garantiza un funcionamiento con ahorro de energía

• Grandes caudales de hasta 80 m³/H que cumplen con los requisitos de retorno rápido

• Alta capacidad de carga que alcanza los 60 millones, adaptándose a diseños complejos de tuberías

• Vida útil extendida que reduce la frecuencia de reemplazo y los costos de mantenimiento.

• Construcción resistente a la corrosión que prolonga la vida útil del equipo.

• Diseño resistente a ácidos y álcalis que admite varios agentes de limpieza.

• Funcionamiento con poco ruido que mejora el entorno de trabajo

• Vibración mínima que protege la integridad del sistema

• Amplio rango de temperatura para manipulación de medios desde -10 °C a 150 °C

Especificaciones de materiales

• Piezas de contacto medio: 1.4301 (AISI 304) o 1.4404 (AISI 316L)

• Opciones de sello mecánico: SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, SIC/C/EPDM, SIC/C/FKM, SIC/C/HNBR, TC/TC/EPDM, TC/TC/FKM, TC/TC/HNBR

• Materiales de las juntas tóricas: EPDM, FKM, HNBR

Beneficios de aplicaciones específicas de la industria

La versatilidad de las bombas sanitarias autocebantes las hace ideales para diversas industrias con estrictos requisitos de higiene:

Procesamiento de alimentos

En aplicaciones alimentarias donde los cambios de productos ocurren con frecuencia, los sistemas CIP eficientes resultan esenciales para prevenir la contaminación cruzada con alérgenos. Las bombas autocebantes garantizan una eliminación fiable de todas las soluciones de limpieza , incluidas aquellas con viscosidades más altas procedentes de suciedades grasas o residuos de proteínas.

Farmacéutica y Biotecnología

Estas industrias exigen una limpieza absoluta y confiable para mantener la pureza del producto y cumplir con los estándares regulatorios. El rendimiento constante de las bombas autocebantes al manejar diversos agentes de limpieza proporciona la seguridad necesaria para los procesos de limpieza validados.

Operaciones Lácteas

El procesamiento de lácteos genera importantes depósitos de proteínas y minerales que desafían los sistemas de limpieza. Las bombas autocebantes manejan eficazmente las propiedades variables de los fluidos a lo largo de los ciclos de limpieza de productos lácteos, desde los enjuagues iniciales con agua hasta los enjuagues finales acidificados.

Producción de bebidas

Con su capacidad para manejar líquidos aireados comunes en las operaciones de bebidas, estas bombas evitan la degradación del rendimiento al procesar residuos carbonatados o incorporar aire durante las fases de drenaje del tanque.

Descripción general de las especificaciones técnicas

Opciones disponibles

• Diseños de impulsor semiabierto

• Sello mecánico tipo molienda en seco

• Motor a prueba de explosiones

• Sistemas de montaje de carros

• Integración de consola

Consideraciones de selección para solicitudes de devolución CIP

Al especificar bombas para aplicaciones de retorno CIP, varios factores exigen una cuidadosa consideración:

Compatibilidad de materiales

La construcción de acero inoxidable, particularmente 316L o grados superiores , proporciona una resistencia esencial a la corrosión para productos químicos de limpieza agresivos y al mismo tiempo cumple con los estándares sanitarios.

Selección de diseño del impulsor

• Los impulsores cerrados ofrecen la mayor eficiencia para líquidos limpios

• Los impulsores abiertos manejan mejor partículas pequeñas y fluidos viscosos

• Los impulsores semiabiertos equilibran la eficiencia con la capacidad de manejo de sólidos

Requisitos de capacidad y rendimiento

El dimensionamiento adecuado requiere un análisis de:

• Requisitos de flujo del sistema (normalmente de 3 a 7 pies/segundo de velocidad en las líneas de retorno)

• Cabezal dinámico total que tiene en cuenta los cambios de elevación y las pérdidas por fricción de las tuberías

• Cabezal de succión positiva neta disponible (NPSHa) en instalaciones específicas

• Rangos de temperatura para las fases de proceso y limpieza.

Características de diseño sanitario

Priorice las bombas con fácil desmontaje, superficies pulidas (Ra ≤ 0,8 µm) y áreas muertas mínimas para respaldar una limpieza eficaz y evitar el almacenamiento de bacterias, en línea con los estándares sanitarios 3-A y las recomendaciones EHEDG.

Mejores prácticas para un rendimiento óptimo de la línea de retorno CIP

Para aprovechar al máximo los beneficios de las bombas sanitarias autocebantes en aplicaciones de retorno CIP:

Pautas de instalación adecuadas

• Coloque las bombas cerca de fuentes de fluidos.

• Minimice los codos y accesorios de la línea de succión para reducir las pérdidas por fricción.

• Asegúrese de que haya tramos de tubería rectos adecuados antes de las entradas de la bomba (normalmente 5 veces el diámetro de la tubería)

Enfoques estratégicos de mantenimiento

• Implementar inspecciones de rutina de los componentes de desgaste.

• Verifique el rendimiento del cebado periódicamente

• Establecer cronogramas de mantenimiento preventivo basados ​​en horas de operación.

Consideraciones de integración del sistema

• Coordine los controles de la bomba con la programación de secuencia CIP

• Monitorear las tendencias de desempeño para identificar problemas en desarrollo.

• Documentar los parámetros operativos para cada ciclo exitoso para establecer líneas de base de desempeño.

Beneficios operativos clave

Las bombas sanitarias autocebantes ofrecen ventajas mensurables que van más allá de la funcionalidad CIP básica:

• Eliminación de problemas de cebado que comprometen la eficacia de la limpieza.

• Manejo confiable de fluidos variables a lo largo de ciclos de limpieza de múltiples etapas

• Requisitos de mantenimiento reducidos en comparación con las bombas centrífugas estándar.

• Validación de limpieza mejorada a través de un rendimiento consistente y repetible

• Disminución de la complejidad operativa con sistemas automatizados de eliminación de aire.

• Mejora de la eficacia general del equipo gracias a la reducción del tiempo de inactividad

Conclusión

Las bombas sanitarias autocebantes Sangyie representan más que solo equipos: incorporan un enfoque estratégico para mejorar el rendimiento CIP a través de ingeniería diseñada específicamente para los desafíos de las aplicaciones de la línea de retorno. Al abordar las limitaciones fundamentales de las soluciones de bombeo convencionales, estas bombas especializadas brindan a las instalaciones de procesamiento capacidades de limpieza confiables y eficientes que cumplen con los estándares sanitarios modernos.

Para los procesadores que están considerando actualizar el sistema o diseñar nuevas instalaciones, estas bombas ofrecen soluciones convincentes al desafío persistente de lograr una limpieza eficaz y eficiente con una complejidad operativa mínima .
