Санитарное сварочное колено 3А, нержавеющая сталь 316L
SY-FBD
Сварные колена из санитарной нержавеющей стали Sangyie используются для трубопроводов и оборудования, которые можно очищать на месте (CIP). Обычно компания Sangyie производит сварные отводы из стали 1.4301 (AISI 304) или 1.4404 (AISI 316L) размером от 1/2 дюйма DN10 до 8 дюймов DN200. Сварные колена и фитинги из санитарной нержавеющей стали широко используются в пищевой, пивоваренной, винодельческой, молочной, косметической, фармацевтической, биотехнологической и полупроводниковой отраслях.
количество:
Сварные колена из санитарной нержавеющей стали Sangyie используются для трубопроводов и оборудование, которое можно мыть на месте (CIP). Обычно компания Sangyie производит сварные отводы из стали 1.4301 (AISI 304) или 1.4404 (AISI 316L). от размера 1/2"DN10 до размера 8"DN200. Сварные колена и фитинги из санитарной нержавеющей стали широко используются впищевая промышленность, напитки, пивоварение, виноделие, молочная, косметическая, косметическая, фармацевтическая, биотехнологическая и полупроводниковая промышленность.
Санитарное сварное колено из нержавеющей сталиТехнические параметры
Размер запаса | 1/2"~ 8", Ду10 ~ Ду200 |
Материал | EN 1.4301 (AISI 304), EN 1.4404, EN 1.4435 (AISI 316L) |
Чистота поверхности | Механическая полировка, Электрополировка, Маринование |
Стандарт соединения труб | DIN, SMS, BS/RJT, 3A, ISO/IDF |
Тип подключения | сварной |
Санитарное сварное колено из нержавеющей стали. Технический паспорт

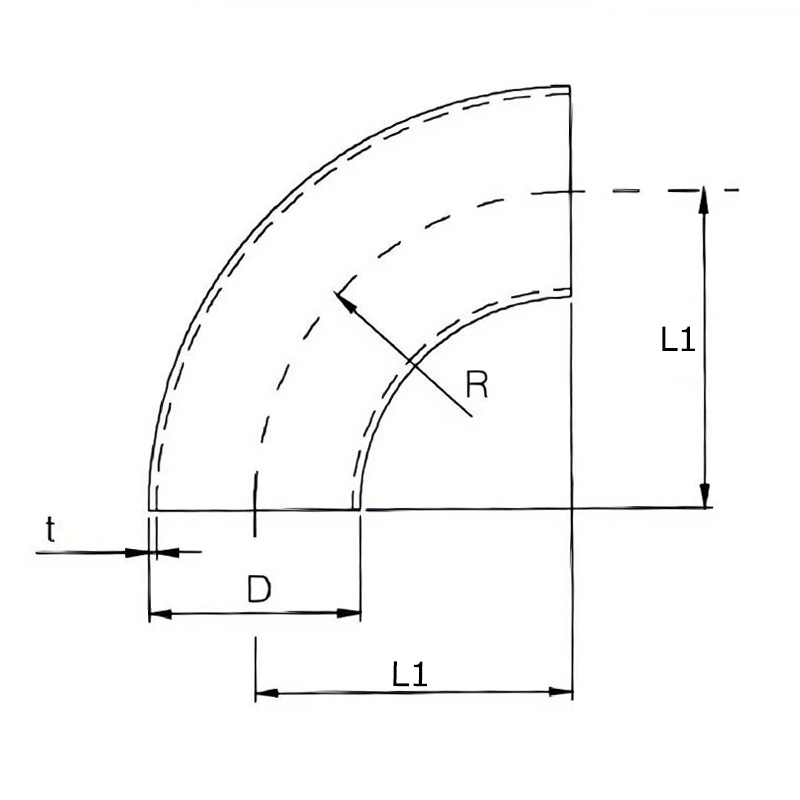

3А приварной короткий колено 90°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD1141110050 | 1/2" | 12,7 | 19.1 | 19.1 | 1,65 |
| SY-FBD1141110075 | 3/4" | 19.1 | 28,5 | 28,6 | 1,65 |
| SY-FBD1141110100 | 1" | 25,4 | 38,1 | 38,1 | 1,65 |
| SY-FBD1141110125 | 1 1/4 дюйма | 31,8 | 47,6 | 47,7 | 1,65 |
| SY-FBD1141110150 | 1 1/2" | 38,1 | 57,2 | 57,2 | 1,65 |
| SY-FBD1141110200 | 2" | 50,8 | 76,2 | 76,2 | 1,65 |
| SY-FBD1141110250 | 2 1/2 дюйма | 63,5 | 95,3 | 95,3 | 1,65 |
| SY-FBD1141110300 | 3" | 76,2 | 114,3 | 114,3 | 1,65 |
| SY-FBD1141110400 | 4" | 101,6 | 152,4 | 152,4 | 2.11 |
| SY-FBD1141110500 | 5 дюймов | 127 | 190,5 | 190,5 | 2.1 |
| SY-FBD1141110600 | 6 дюймов | 152,4 | 228,6 | 228,6 | 2,77 |

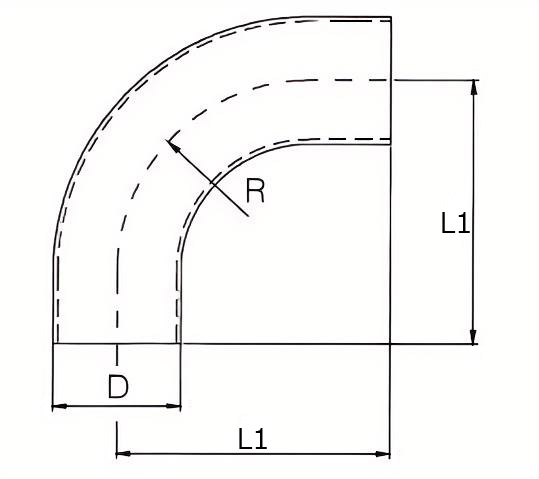

3A сварной длинный колено 90°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD1241110050 | 1/2" | 12,7 | 38 | 19.1 | 1,65 |
| SY-FBD1241110075 | 3/4" | 19.1 | 38 | 28,6 | 1,65 |
| SY-FBD1241110100 | 1" | 25,4 | 52,4 | 38,1 | 1,65 |
| SY-FBD1241110125 | 1 1/4 дюйма | 31,8 | 64 | 47,7 | 1,65 |
| SY-FBD1241110150 | 1 1/2" | 38,1 | 74,6 | 57,2 | 1,65 |
| SY-FBD1241110200 | 2" | 50,8 | 103,2 | 76,2 | 1,65 |
| SY-FBD1241110250 | 2 1/2 дюйма | 63,5 | 131,8 | 95,3 | 1,65 |
| SY-FBD1241110300 | 3" | 76,2 | 160,3 | 114,3 | 1,65 |
| SY-FBD1241110400 | 4" | 101,6 | 211,1 | 152,4 | 2.11 |
| SY-FBD1241110500 | 5 дюймов | 127 | 252 | 190,5 | 2.11 |
| SY-FBD1241110600 | 6 дюймов | 152,4 | 280 | 228,6 | 2,77 |

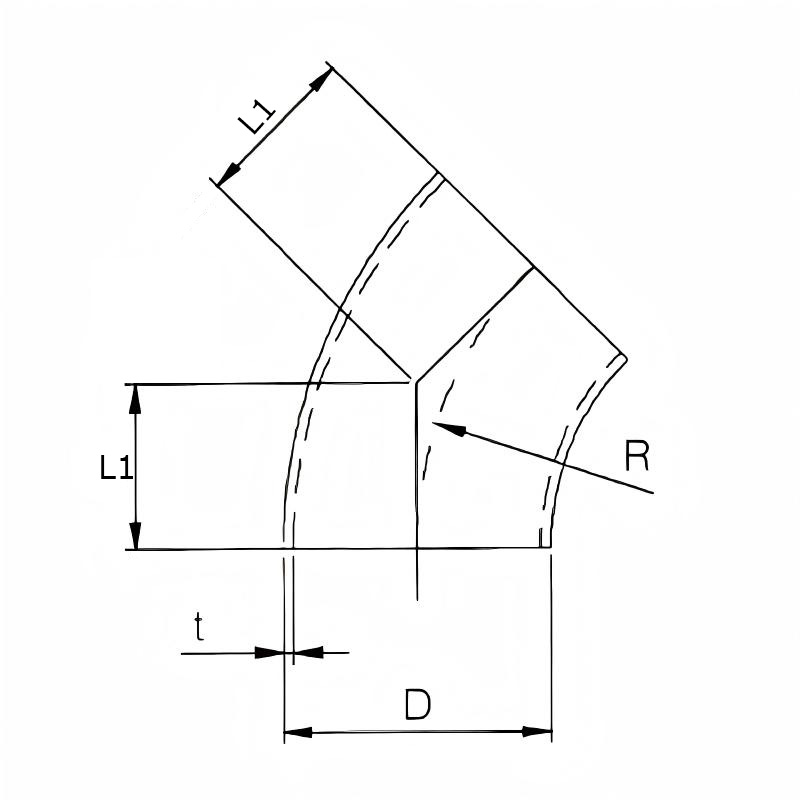

3А приварной короткий колено 45°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD2141110050 | 1/2" | 12,7 | 7,9 | 19.1 | 1,65 |
| SY-FBD2141110075 | 3/4" | 19.1 | 11,8 | 28,6 | 1,65 |
| SY-FBD2141110100 | 1" | 25,4 | 15,8 | 38,1 | 1,65 |
| SY-FBD2141110125 | 1 1/4 дюйма | 31,8 | 19,8 | 47,7 | 1,65 |
| SY-FBD2141110150 | 1 1/2" | 38,1 | 23,7 | 57,2 | 1,65 |
| SY-FBD2141110200 | 2" | 50,8 | 31,8 | 76,2 | 1,65 |
| SY-FBD2141110250 | 2 1/2 дюйма | 63,5 | 39,7 | 95,3 | 1,65 |
| SY-FBD2141110300 | 3" | 76,2 | 47,5 | 114,3 | 1,65 |
| SY-FBD2141110400 | 4" | 101,6 | 63,5 | 152,4 | 2.11 |
| SY-FBD2141110500 | 5 дюймов | 127 | 78,9 | 190,5 | 2.11 |
| SY-FBD2141110600 | 6 дюймов | 152,4 | 94,7 | 228,6 | 2,77 |

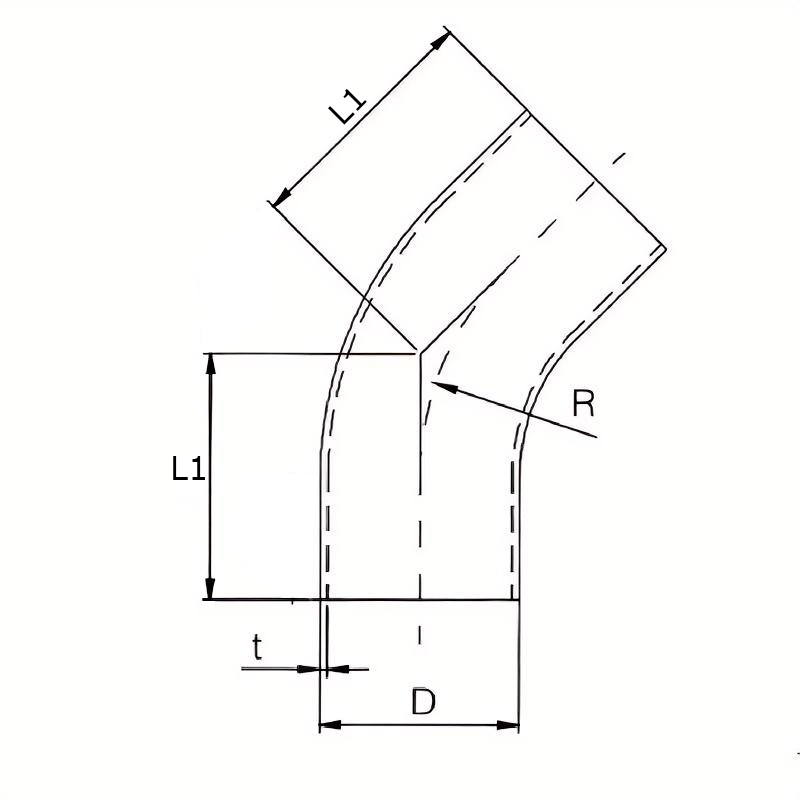

3A сварной длинный колено 45°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD2241110050 | 1/2" | 12,7 | 19,3 | 19.1 | 1,65 |
| SY-FBD2241110075 | 3/4" | 19.1 | 19,3 | 28,6 | 1,65 |
| SY-FBD2241110100 | 1" | 25,4 | 30,1 | 38,1 | 1,65 |
| SY-FBD2241110125 | 1 1/4 дюйма | 31,8 | 41,3 | 47,7 | 1,65 |
| SY-FBD2241110150 | 1 1/2" | 38,1 | 41,3 | 57,2 | 1,65 |
| SY-FBD2241110200 | 2" | 50,8 | 58,8 | 76,2 | 1,65 |
| SY-FBD2241110250 | 2 1/2 дюйма | 63,5 | 76,2 | 95,3 | 1,65 |
| SY-FBD2241110300 | 3" | 76,2 | 93,7 | 114,3 | 1,65 |
| SY-FBD2241110400 | 4" | 101,6 | 122,2 | 152,4 | 2.11 |
| SY-FBD2241110500 | 5 дюймов | 127 | 132,5 | 190,5 | 2.11 |
| SY-FBD2241110600 | 6 дюймов | 152,4 | 158,8 | 228,6 | 2,77 |
Короткое колено под приварку по DIN 90°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD1161120010 | Ду10 | 13 декабря | 26 | 26 | 1,5 |
| SY-FBD1161120015 | Ду15 | 18/19 | 35 | 35 | 1,5 |
| SY-FBD1161120020 | Ду20 | 22/23 | 40 | 40 | 1,5 |
| SY-FBD1161120025 | Ду25 | 28/29 | 50 | 50 | 1,5 |
| SY-FBD1161120032 | Ду32 | 34/35 | 55 | 55 | 1,5 |
| SY-FBD1161120040 | Ду40 | 40/41 | 60 | 60 | 1,5 |
| SY-FBD1161120050 | Ду50 | 52/53 | 70 | 70 | 1,5 |
| SY-FBD1161120065 | Ду65 | 70 | 80 | 80 | 2.0 |
| SY-FBD1161120080 | Ду80 | 85 | 90 | 90 | 2.0 |
| SY-FBD1161120100 | Ду100 | 104 | 100 | 100 | 2.0 |
| SY-FBD1161120125 | Ду125 | 129 | 187,5 | 187,5 | 2.0 |
| SY-FBD1161120150 | Ду150 | 154 | 225 | 225 | 2.0 |
| SY-FBD1161120200 | Ду200 | 204 | 300 | 300 | 2.0 |
| SY-FBD1161120250 | Ду250 | 254 | 375 | 375 | 2.0 |
| SY-FBD1161120300 | Ду300 | 306 | 450 | 450 | 2.0 |
Длинное колено под сварку по DIN 90°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD1261120010 | Ду10 | 12 | 38 | 26 | 1,5 |
| SY-FBD1261120015 | Ду15 | 18 | 47 | 35 | 1,5 |
| SY-FBD1261120020 | Ду20 | 22 | 52 | 40 | 1,5 |
| SY-FBD1261120025 | Ду25 | 28 | 70 | 50 | 1,5 |
| SY-FBD1261120032 | Ду32 | 34 | 78 | 55 | 1,5 |
| SY-FBD1261120040 | Ду40 | 40 | 85 | 60 | 1,5 |
| SY-FBD1261120050 | Ду50 | 52 | 97 | 70 | 1,5 |
| SY-FBD1261120065 | Ду65 | 70 | 110 | 80 | 2.0 |
| SY-FBD1261120080 | Ду80 | 85 | 118 | 90 | 2.0 |
| SY-FBD1261120100 | Ду100 | 104 | 140 | 100 | 2.0 |
| SY-FBD1261120125 | Ду125 | 129 | 227 | 187,5 | 2.0 |
| СИ-ФБД1261120150 | Ду150 | 154 | 265 | 225 | 2.0 |
Короткое колено под сварку по стандарту DIN 45°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD1161120010 | Ду10 | 13 декабря | 10,7 | 26 | 1,5 |
| SY-FBD1161120015 | Ду15 | 18/19 | 14,5 | 35 | 1,5 |
| SY-FBD1161120020 | Ду20 | 22/23 | 16,5 | 40 | 1,5 |
| SY-FBD1161120025 | Ду25 | 28/29 | 20,7 | 50 | 1,5 |
| SY-FBD1161120032 | Ду32 | 34/35 | 22,8 | 55 | 1,5 |
| SY-FBD1161120040 | Ду40 | 40/41 | 24,9 | 60 | 1,5 |
| SY-FBD1161120050 | Ду50 | 52/53 | 29 | 70 | 1,5 |
| SY-FBD1161120065 | Ду65 | 70 | 33,1 | 80 | 2.0 |
| SY-FBD1161120080 | Ду80 | 85 | 37,3 | 90 | 2.0 |
| SY-FBD1161120100 | Ду100 | 104 | 41,5 | 100 | 2.0 |
| SY-FBD1161120125 | Ду125 | 129 | 77,5 | 187,5 | 2.0 |
| SY-FBD1161120150 | Ду150 | 154 | 93,2 | 225 | 2.0 |
Длинное колено под сварку по DIN 45°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD1261120010 | Ду10 | 12 | 35,8 | 26 | 1,5 |
| SY-FBD1261120015 | Ду15 | 18 | 39,5 | 35 | 1,5 |
| SY-FBD1261120020 | Ду20 | 22 | 41,6 | 40 | 1,5 |
| SY-FBD1261120025 | Ду25 | 28 | 60,7 | 50 | 1,5 |
| SY-FBD1261120032 | Ду32 | 34 | 62,8 | 55 | 1,5 |
| SY-FBD1261120040 | Ду40 | 40 | 64,9 | 60 | 1,5 |
| SY-FBD1261120050 | Ду50 | 52 | 69 | 70 | 1,5 |
| SY-FBD1261120065 | Ду65 | 70 | 73,1 | 80 | 2.0 |
| SY-FBD1261120080 | Ду80 | 85 | 92,3 | 90 | 2.0 |
| SY-FBD1261120100 | Ду100 | 104 | 96,4 | 100 | 2.0 |
| SY-FBD1261120125 | Ду125 | 129 | 135,2 | 187,5 | 2.0 |
SMS сварное короткое колено 90°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD1141130025 | 25 | 25,4 | 38,1 | 38,1 | 1,5 |
| SY-FBD1141130032 | 32 | 31,8 | 47,6 | 47,6 | 1,5 |
| SY-FBD1141130038 | 38 | 38,1 | 57,2 | 57,2 | 1,5 |
| SY-FBD1141130051 | 51 | 50,8 | 76,2 | 76,2 | 1,5 |
| SY-FBD1141130063 | 63,5 | 63,5 | 95,3 | 95,3 | 2.0 |
| SY-FBD1141130076 | 76 | 76,2 | 114,3 | 114,3 | 2.0 |
| SY-FBD1141130102 | 102 | 101,6 | 152,4 | 152,4 | 2.0 |
SMS сварной длинный колено 90°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD1261130025 | 25 | 25,4 | 55 | 25,4 | 1,5 |
| SY-FBD1261130032 | 32 | 31,8 | 64 | 31,8 | 1,5 |
| SY-FBD1261130038 | 38 | 38,1 | 70 | 38,1 | 1,5 |
| SY-FBD1261130051 | 51 | 50,8 | 82 | 50,8 | 1,5 |
| SY-FBD1261130063 | 63,5 | 63,5 | 105 | 63,5 | 2.0 |
| SY-FBD1261130076 | 76 | 76,2 | 110 | 76,2 | 2.0 |
| SY-FBD1261130102 | 102 | 101,6 | 150 | 101,6 | 2.0 |
SMS сварное короткое колено 45°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD2141130025 | 25 | 25,4 | 15,5 | 38,1 | 1,5 |
| SY-FBD2141130032 | 32 | 31,8 | 19,8 | 47,6 | 1,5 |
| SY-FBD2141130038 | 38 | 38,1 | 23,6 | 57,2 | 1,5 |
| SY-FBD2141130051 | 51 | 50,8 | 31,6 | 76,2 | 1,5 |
| SY-FBD2141130063 | 63,5 | 63,5 | 39,5 | 95,3 | 2.0 |
| SY-FBD2141130076 | 76 | 76,2 | 47,3 | 114,3 | 2.0 |
| SY-FBD2141130102 | 102 | 101,6 | 63,1 | 152,4 | 2.0 |
SMS сварное длинное колено 45°
| Номер модели | Размер | Д | Л1 | Р | Т |
| SY-FBD2261130025 | 25 | 25,4 | 42,5 | 25,4 | 1,5 |
| SY-FBD2261130032 | 32 | 31,8 | 53,5 | 31,8 | 1,5 |
| SY-FBD2261130038 | 38 | 38,1 | 56,8 | 38,1 | 1,5 |
| SY-FBD2261130051 | 51 | 50,8 | 68,6 | 50,8 | 1,5 |
| SY-FBD2261130063 | 63,5 | 63,5 | 78,4 | 63,5 | 2.0 |
| SY-FBD2261130076 | 76 | 76,2 | 85,2 | 76,2 | 2.0 |
| SY-FBD2261130102 | 102 | 101,6 | 103 | 101,6 | 2.0 |
