Гигиенический дроссельный клапан 3А, нержавеющая сталь 316L
SY-BTV10
Гигиенические дроссельные заслонки Sangyie — это высокопроизводительные запорные клапаны для использования в трубопроводных системах из нержавеющей стали в гигиенических и технологических процессах высокой чистоты. Идеально подходит для пищевой промышленности, производства напитков, пивоварения, виноделия, молочной промышленности, косметики, средств личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности.
количество:
Гигиенические дисковые затворы Sangyie— это высокопроизводительные запорные клапаны для использования в трубопроводных системах из нержавеющей стали в гигиенических и технологических процессах высокой чистоты. Идеально подходит для пищевой промышленности, производства напитков, пивоварения, виноделия, молочной промышленности, косметики, средств личной гигиены, фармацевтической, биотехнологической и полупроводниковой промышленности.
Гигиенические дисковые затворы можно открывать и закрывать автоматически с помощью пневматических и электрических приводов или вручную с помощью рукояток.
Гигиенический дроссельный клапан Технические характеристики
● Легко взаимозаменяемы с ручными рукоятками, пневматическими и электрическими приводами
● Сверхмалый крутящий момент
● Кованый корпус клапана и диск
● Низкие потери давления
● Низкоесопротивление потоку
●Простота установки, настройки и обслуживания
●Легко обновить
● Вход и выход взаимозаменяемы с любыми типами соединений
● Производственный процесс соответствует санитарным стандартам клапанов 3A, DIN, ISO
Гигиеническийдроссельный клапан Технические параметры
Размер запаса | 1/2"~ 8", Ду10 ~ Ду200 | |
Температура | Рабочая температура | ЭПДМ, -20 ~ 130°C, -4 ~ 266°F ВМК, -50 ~ 180°C, -58 ~ 356°F FPM, -30 ~ 230°C, -22 ~ 446°F Другие материалы доступны по запросу. |
Температура стерилизации | 150°C, 302°F, Макс. 20 минут | |
Рабочее давление | 1/2"~ 4", Ду10 ~ Ду100 | вакуумдо10бар, 145 фунтов на квадратный дюйм |
5"~ 6", Ду125~ Ду150 | вакуумдо 8 бар, 116 фунтов на квадратныйдюйм | |
8", Ду200 | вакуумдо 5 бар, 72 фунта на квадратныйдюйм | |
Чистота поверхности | Внутренний Ra16–32 мкм, 0,4–0,8 мкм Внешняя обработка | |
Стандарт соединения труб | DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE | |
Тип подключения | сварные, зажимные, резьбовые,фланцевыеилидругие по запросу | |
Материалы
● Стальные детали, контактирующие со средней средой, EN 1.4301 (AISI 304) или EN 1.4404 и EN 1.4435 (AISI 316L).
● Другие детали из нержавеющей стали EN 1.4301 (AISI 304).
● Седло/уплотнение клапана EPDM, СИЛИКОН, FPM,VQM, NBR, HNBR.
Параметры
● Пневматический привод одностороннегодействия.
●Пневматическийприводдвойного действия.
● Электрический привод
● Индуктивные датчики положения
● Блок управления C-TOP.
●Позиционер
● Подвижная ручка (2-4 положения)
● Пластиковая ручка (13 положений).
● Выжимная ручка из нержавеющей стали (13 положений).

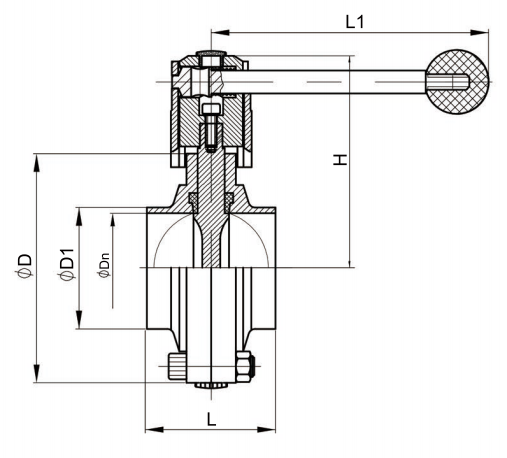

Гигиенический дроссельный клапан. Технический паспорт
| Номер модели | Размер | Д1 | Дн | Д | л | Л1 | ЧАС |
| SY-BTV1011004E10050 | 1/2" | 12,7 | 9.4 | 78 | 50 | 140 | 83 |
| SY-BTV1011004E10075 | 3/4" | 19.05 | 15,8 | 78 | 50 | 140 | 83 |
| SY-BTV1011004E10100 | 1" | 25,4 | 22.1 | 78 | 50 | 140 | 83 |
| SY-BTV1011004E10125 | 1 1/4 дюйма | 31,8 | 28,5 | 78 | 50 | 140 | 83 |
| SY-BTV1011004E10150 | 1 1/2" | 38,1 | 34,8 | 86 | 50 | 140 | 87 |
| SY-BTV1011004E10200 | 2" | 50,8 | 47,5 | 102 | 52 | 150 | 95 |
| SY-BTV1011004E10250 | 2 1/2 дюйма | 63,5 | 60,2 | 115 | 56 | 160 | 101 |
| SY-BTV1011004E10300 | 3" | 76,2 | 72,9 | 128 | 56 | 160 | 108 |
| SY-BTV1011004E10350 | 3 1/2 дюйма | 88,9 | 84,9 | 139 | 60 | 180 | 113 |
| SY-BTV1011004E10400 | 4" | 101,6 | 97,4 | 154 | 64 | 180 | 122 |
| SY-BTV1011004E10500 | 5 дюймов | 127 | 121,5 | 185 | 80 | 245 | 144 |
| SY-BTV1011004E10600 | 6 дюймов | 152,4 | 146,9 | 215 | 90 | 245 | 159 |
| SY-BTV1011004E10800 | 8 дюймов | 203,2 | 197,7 | 285 | 90 | 245 | 194 |
| SY-BTV1011004E20010 | Ду10 | 13 декабря | 9/10 | 78 | 50 | 140 | 83 |
| SY-BTV1011004E20015 | Ду15 | 18/19 | 15/16 | 78 | 50 | 140 | 83 |
| SY-BTV1011004E20020 | Ду20 | 22/23 | 19/20 | 78 | 50 | 140 | 83 |
| SY-BTV1011004E20025 | Ду25 | 28/29 | 25/26 | 78 | 50 | 140 | 83 |
| SY-BTV1011004E20032 | Ду32 | 34/35 | 31/32 | 86 | 50 | 140 | 87 |
| SY-BTV1011004E20040 | Ду40 | 40/41 | 37/38 | 90 | 50 | 140 | 89 |
| SY-BTV1011004E20050 | Ду50 | 52/53 | 49/50 | 106 | 52 | 140 | 97 |
| SY-BTV1011004E20065 | Ду65 | 70 | 66 | 124 | 56 | 160 | 106 |
| SY-BTV1011004E20080 | Ду80 | 85 | 81 | 139 | 60 | 160 | 120 |
| SY-BTV1011004E20100 | Ду100 | 104 | 100 | 159 | 64 | 180 | 130 |
| SY-BTV1011004E20125 | Ду125 | 129 | 125 | 185 | 80 | 245 | 144 |
| SY-BTV1011004E20150 | Ду150 | 154 | 150 | 215 | 90 | 245 | 159 |
| SY-BTV1011004E20200 | Ду200 | 204 | 200 | 285 | 90 | 245 | 194 |

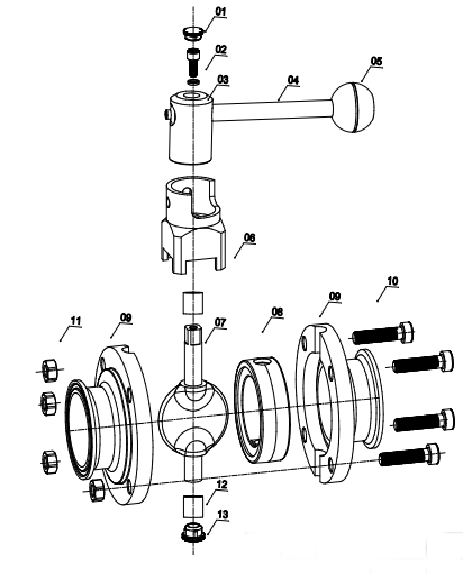

Гигиенический дроссельный клапанСписок деталей
| Нет. | Описание | Количество |
| 01 | крышка вращающегося вала рукоятки | 1 |
| 02 | болт | 1 |
| 03 | вращающийся вал для ручки | 1 |
| 04 | потянуть за ручку | 1 |
| 05 | пластиковый шарик для ручки | 1 |
| 06 | квадратная накладка на ручку | 1 |
| 07 | диск | 1 |
| 08 | седло/уплотнение/прокладка | 1 |
| 09 | корпус клапана | 1 |
| 10 | болт | 4 |
| 11 | орех | 1 |
| 12 | щетка | 1 |
| 13 | крышка корпуса клапана | 1 |
Области применения
● Молочная промышленность: резервуары для хранения молока, емкости для ферментации йогурта, емкости для смешивания сливок
● Пищевая промышленность: емкости для соков, вина, пива, сиропов, растительного масла, соусов
● Фармацевтика и биотехнологии: емкости для приготовления активных фармацевтических ингредиентов (АФИ), стерильные емкости для хранения жидкостей, биореакторы для клеточных культур
● Косметика и средства личной гигиены: емкости для смешивания лосьонов, эссенций, кремов, шампуней
● Водоподготовка: системы хранения и распределения очищенной воды, воды для инъекций (WFI)
● Молочная промышленность: резервуары для хранения молока, емкости для ферментации йогурта, емкости для смешивания сливок
● Пищевая промышленность: емкости для соков, вина, пива, сиропов, растительного масла, соусов
● Фармацевтика и биотехнологии: емкости для приготовления активных фармацевтических ингредиентов (АФИ), стерильные емкости для хранения жидкостей, биореакторы для клеточных культур
● Косметика и средства личной гигиены: емкости для смешивания лосьонов, эссенций, кремов, шампуней
● Водоподготовка: системы хранения и распределения очищенной воды, воды для инъекций (WFI)
● Системы охлаждения
Применимые среды
Жидкие материалы, вязкие суспензии, низкоконцентрированные кислотно-щелочные чистящие жидкости, стерильная чистая вода, ферментационные среды, эмульсии на масляной основе, спиртовые растворители
Жидкие материалы, вязкие суспензии, низкоконцентрированные кислотно-щелочные чистящие жидкости, стерильная чистая вода, ферментационные среды, эмульсии на масляной основе, спиртовые растворители
Заводские испытания
● Спектральный анализ сырья для компонентов из нержавеющей стали
● Определение шероховатости поверхности всех смачиваемых частей
● Испытание прочности корпуса под давлением воды при давлении, в 1,5 раза превышающем номинальное
● Испытание на герметичность полость клапана и шток
● Моделирование старения уплотнений при высокой температуре в условиях циркуляции CIP
● Спектральный анализ сырья для компонентов из нержавеющей стали
● Определение шероховатости поверхности всех смачиваемых частей
● Испытание прочности корпуса под давлением воды при давлении, в 1,5 раза превышающем номинальное
● Испытание на герметичность полость клапана и шток
● Моделирование старения уплотнений при высокой температуре в условиях циркуляции CIP
