Vista general de la válvula de diafragma reguladora de Sangyie Technology

Válvula de diafragma de regulación ASME BPE, acero inoxidable 316L

SY-DV22

Las válvulas de diafragma reguladoras Sangyie se utilizan ampliamente en sistemas de control de fluidos y logran un control automático remoto. El posicionador inteligente es un regulador de apertura de válvulas basado en control por microprocesador. La apertura de la válvula se puede configurar mediante señales de entrada externas. Las válvulas de diafragma reguladoras Sangyie se utilizan perfectamente para la industria alimentaria y biofarmacéutica, así como para la industria ultrapura de semiconductores, la industria microelectrónica y la industria química fina.

Cantidad:

enviar contacto

Las válvulas de diafragma reguladoras Sangyiese utilizan ampliamente en sistemas de control de fluidos y logran un control automático remoto. El posicionador inteligente es un regulador de apertura de válvulas basado en control por microprocesador. La apertura de la válvula se puede configurar mediante señales de entrada externas.Las válvulas de diafragma reguladoras Sangyieseutilizan perfectamenteparala industria alimentaria y biofarmacéutica, así como para la industria ultrapura de semiconductores, la industria microelectrónica y la industria química fina.

Válvula de diafragma reguladora Principios de funcionamiento

● El diafragma de laválvula de diafragmareguladoraproporciona el sello del cuerpo así como el sello del asiento. No hay acceso al exterior, por lo que la válvula es adecuada para regular procesos.

● Cuando se cierra la válvula, la almohadilla de presión que sostiene el diafragma se mueve hacia la cara de sellado del cuerpo de la válvula. Cuando la placa de presión se mueve hacia la cara de sellado del cuerpo de la válvula, el diafragma se flexiona y se fuerza hacia abajo sobre el área del asiento en el centro del cuerpo de la válvula, por lo tanto, la válvula se cierra.

● La relación mutua entre el cuerpo de la válvula y la almohadilla de presión evita la sobrecompresión del diafragma.

● La válvula de diafragma de regulación se puede abrir o cerrar de forma manual o neumática, también mediante unidad de control y válvula solenoide.

Válvula de diafragma de regulación Características técnicas

●Excelente para control de flujo y aplicaciones estériles

● Más fácil de limpiar, en comparación con otras válvulas.

● Perfecto para medios con partículas.

● Menos cavitación cuando se utiliza para control de flujo.

● El cuerpo de válvula y el diafragma están disponibles en diferentes materiales y versiones.

● Sin caries y con drenaje automático

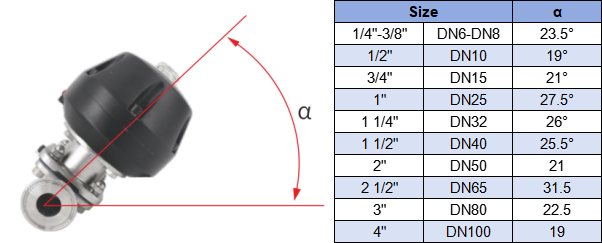

** Para lograr un autodrenaje perfecto, para tuberías largas, se sugiere instalar la válvula en α° como se muestra a continuación para garantizar un autodrenaje completo en todo el sistema.

Válvulas de diafragma reguladoras, Sanitarias Válvulas de diafragma reguladoras, Higiénicas Válvulas de diafragma reguladoras, válvulas sanitarias, válvulas higiénicas, válvulas SS

● El cuerpo de válvula y el diafragma están disponibles en diferentes materiales y versiones.

● El sellado entre el saliente alrededor del cuerpo de la válvula y las nervaduras elevadas en la posición correspondiente del diafragma garantizan que el diafragma se pueda sellar bien con el cuerpo de la válvula, ya sea que la válvula esté abierta o cerrada. Como resultado, la válvula se puede drenar completamente y se puede limpiar fácilmente, cumpliendo con el estándar de diseño EHEDG.

● Disponible en todos los tamaños y variantes de conexión habituales. Bloqueo integrado.

● Limitación de carrera mínima y máxima

● El proceso de producción cumple con las normas ASME BPE, 3A, DIN e ISO para válvulas sanitarias

Posicionador inteligente Características técnicas

● Estructura compacta y contorno pequeño, que satisface mejor la limitación de espacio.

● Rendimiento estable y confiable

● Respuesta sensible

● Pantalla LCD de gran tamaño

● Fácil operación

● Interfaz eléctrica estándar, cableado conveniente

● Ajuste preciso

● Fuerte capacidad anti-interferencia

● Palanca de retroalimentación emergente con resorte, fácil de instalar.

● Tipos de interfaces para diferentes diámetros

Válvula de diafragma de regulación Parámetros técnicos

Tamaño del stock	1/4"~ 4", DN8 ~ DN100
Temperatura	Temperatura de trabajo	EPDM, -10 ~ 130°C, 14 ~ 266°F EPDM+PTFE, -10 ~ 150°C, 14 ~ 302°F
Temperatura	Temperatura de esterilización	150°C, 302°F, máx. 60 minutos
Presión de trabajo	1/4"~ 2", DN8 ~ DN50, EPDM	vacío a 10bar, 145psi
	1/4"~ 2", DN8 ~ DN50, EPDM + PTFE	vacío a 6 bar, 87 psi
	2,5"~ 4", DN65 ~ DN100, EPDM	vacío a 8bar, 116psi
	2,5"~ 4", DN65 ~ DN100, EPDM + PTFE	vacío a 5bar, 72psi
Acabado superficial	Ra interno≤20 µin, 0,5 µm (SF1); Ra≤15 µin, 0,375 µm (SF4); Arenado externo
Estándar de unión de tuberías	DIN, SMS, BS/RJT, 3A, ISO/IDF, ASME/BPE
Tipo de conexión	soldadas, sujetas, roscadas, bridadas u otras bajo pedido

Materiales

● Cuerpo de válvula 14435 (ASTM A 351 CF3M),1.4435 - BN2 (316L) Fe < 0,5% o 1.4404 (AISI 316L)

● Membrana EPDM, EPDM+PTFE adhesivo, EPDM+PTFE separado, SILICONA

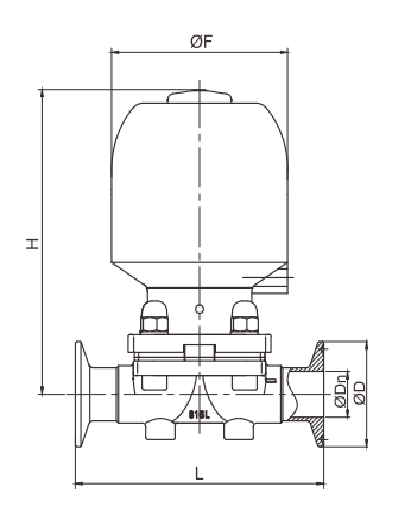

Válvula de diafragma de regulaciónHoja de datos

Número de modelo	Tamaño	Hacer	Dn	D	F	l	h
SY-DV24C2200P10025	1/4"	6.35	4.3	25.4	44	63,5	95
SY-DV24C2200P10038	3/8"	9.53	7.53	25.4	44	63,5	95
SY-DV24C2200P10050	1/2"	12.7	9.4	25.4	44/58	63,5/108	95/111
SY-DV24C2200P10075	3/4"	19.05	15.8	50,5	58/90	117/127	114/146
SY-DV24C2200P10100	1"	25.4	22.1	50,5	90	127	146
SY-DV24C2200P10125	1 1/4"	31,8	28,5	50,5	112	146	180
SY-DV24C2200P10150	1 1/2"	38.1	34,8	50,5	112	159	180
SY-DV24C2200P10200	2"	50,8	47,5	64	138	190	215
SY-DV24C2200P10250	2 1/2"	63,5	60.2	77,5	138/168	190/265	221/345
SY-DV24C2200P10300	3"	76.2	72,9	91	168	265	345
SY-DV24C2200P10400	4"	101.6	97,4	119	198	340	400
SY-DV24C2200P20008	DN8	10	8	34	44	63,5	95
SY-DV24C2200P20010	DN10	12/13	9/10	34	44	63,5	95
SY-DV24C2200P20015	DN15	18/19	15/16	34	44/58	63,5/108	95/111
SY-DV24C2200P20020	DN20	22/23	19/20	34	58/90	117/127	114/146
SY-DV24C2200P20025	DN25	28/29	25/26	50,5	90	127	146
SY-DV24C2200P20032	DN32	34/35	31/32	50,5	112	146	180
SY-DV24C2200P20040	DN40	40/41	37/38	50,5	112	159	180
SY-DV24C2200P20050	DN50	52/53	49/50	64	138	190	215
SY-DV24C2200P20065	DN65	70	66	91	138/168	190/265	221/345
SY-DV24C2200P20080	DN80	85	81	106	168	265	345
SY-DV24C2200P20100	DN100	104	100	119	198	340	400

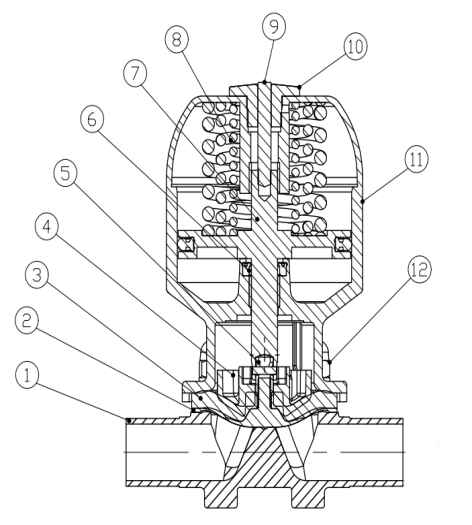

Lista de piezas de la válvula de diafragma de regulación

No.	Descripción	Cantidad
1	cuerpo de válvula	1
2	diafragma EPDM + PTFE	1
3	diafragma EPDM + PTFE	1
4	bloque de prensa para diafragma	1
6	junta para pistón	1
7	conjunto de pistón	1
8	conjunto de resorte	1
9	palanca indicadora de apertura y cierre	1
10	guardapolvo	1
11	cuerpo del actuador	1
12	conjunto de pernos	4

Sectores de aplicación
● Industria láctea: Tanques de almacenamiento de leche, tanques de fermentación de yogur, recipientes para la mezcla de crema
● Bebidas y alimentos: Tanques para el procesamiento de jugos, vino, cerveza, jarabes, aceites comestibles y salsas
● Industria farmacéutica y biotecnológica: Tanques para la preparación de principios activos farmacéuticos (API), almacenamiento de líquidos estériles, biorreactores para cultivo celular
● Cosmética y cuidado personal: Tanques para la mezcla de lociones, esencias, cremas y champús
● Tratamiento de agua: Sistemas de almacenamiento y distribución de agua purificada y agua para inyección (WFI)

● Sistemas de refrigeración

Medios aplicables
Materiales líquidos, lodos viscosos, fluidos de limpieza ácidos/alcalinos de baja concentración, agua pura estéril, caldos de fermentación, emulsiones a base de aceite, disolventes alcohólicos

Pruebas de fábrica
● Inspección del espectro de materia prima para componentes de acero inoxidable
● Detección de la rugosidad superficial de todas las piezas en contacto con el fluido
● Prueba de resistencia a la presión del agua a 1,5 veces la presión nominal
● Prueba de estanqueidad de la cavidad y el vástago de la válvula
● Limpieza in situ (CIP) con circulación a alta temperatura Prueba de simulación de envejecimiento para sellosxi
