Vista general de la válvula de pelota de 4 vías de 4 vías de 4 vías sin retención de Sangyie Technology

Válvula de bola sanitaria antiretención de 4 vías DIN, Acero Inoxidable 316L

SY-BLVN4

Las válvulas de bola de 4 vías sin retención Sangyie Sanitary son versátiles y pueden usarse en circunstancias extremas, siendo excelentes para cerrar medios líquidos y gaseosos de forma segura a alta presión de funcionamiento. Dado que al abrir y cerrar el medio circula entre la bola y el cuerpo, las válvulas de bola son adecuadas para líquidos, gases o vapor mecánicamente puros, inertes o corrosivos. Debido a su diseño higiénico, las válvulas de bola de 4 vías sin retención Sangyie Sanitary se utilizan ampliamente en las industrias de procesamiento de alimentos, vino, bebidas, lácteos, ingeniería farmacéutica, cosmética y química.

Cantidad:

enviar contacto

Debido a su diseño higiénico, las válvulas de bolade 4 vías sin retención Sangyie Sanitaryseutilizanampliamente en las industrias de procesamiento de alimentos,vino,bebidas,lácteos,ingeniería farmacéutica,cosmética y química.

Válvula de bola sanitaria antiretención de 4 víasCaracterísticas técnicas

●Como se muestra a continuación, la válvula de bola de 4 vías puede cambiar la entrada y salida una vez que la válvula gira 90° y puede cambiar la dirección del flujo para dos medios diferentes. Esto es cómodo y rápido, consiguiendo una válvula polivalente.

Válvulas de bola sanitarias sin retención de 4 vías, Válvulas higiénicas de bola sin retención de 4 vías, Válvulas sanitarias de bola sin retención de 4 vías, válvulas sanitarias, válvulas higiénicas, válvulas SS

● Fácilmente intercambiable con manijas manuales, actuadores neumáticos y actuadores eléctricos

● Diseño higiénico sin zonas muertas, cavidad completa sin puntos muertos, sin retención
● Adaptabilidad total a CIP y SIP
● Baja caída de presión
● Baja resistencia al flujo

●Altos caudales

●Alta presión de funcionamiento

●Alta temperatura

●Larga vida útil

● Entrada y salida intercambiables con cualquier tipo de conexión

●Mantenimiento económico y sencillo, no necesita herramientas profesionales

● El proceso de producción cumple con las normas 3A, DIN e ISO para válvulas sanitarias

Válvula de bola sanitaria de 4 vías sin retenciónParámetros técnicos

Tamaño del stock	1/2"~4", DN10 ~DN100
Temperatura	Temperatura de trabajo	PTFE, -20 ~ 150 °C, -4 ~302°F Otros materiales están disponibles bajo petición.
	Temperatura de esterilización	200°C, 392°F, máx. 20 minutos
Presión de trabajo	1/2"~2 1/2", DN10 ~DN65	vacíoa16bar,232psi
	3"~4", DN80~ DN100	vacíoa8bar, 116psi
Acabado superficial	Ra interno≤16 µin, 0,4 µm
Estándar de unión de tuberías	DIN, SMS, BS/RJT, 3A, ISO/IDF
Tipo de conexión	soldadas, sujetas, roscadas,bridadas,u otras bajo pedido

Materiales

● Piezas de acero mediohumedecidas EN 1.4301 (AISI 304) o EN 1.4404 y EN 1.4435 (AISI 316L)

● Otras piezas St. St. EN 1.4301 (AISI 304)

●JuntamediahumedecidaPTFE, EPDM

●Otras juntas PTFE, NBR

Opciones

●Actuadorvertical neumático de aceroinoxidabledesimple efecto

●Actuadorvertical neumático de acero inoxidablededobleefecto

●Actuadorneumáticohorizontal de aluminio de simple efecto

●Actuadorneumáticohorizontal de aluminio de doble efecto

● Actuador eléctrico

● Sensores de posición inductivos

● Unidad de control C-TOP

●Posicionador

●Mangomanual

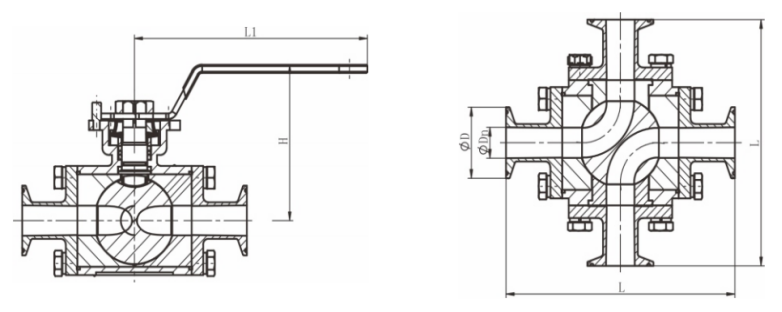

Válvula de bola sanitaria de 4 vías sin retenciónFicha técnica

Número de modelo	Tamaño	Hacer	Dn	D	l	L1	h
SY-BLVN41022004E10100	1"	25.4	22.1	50,5	175	181	131
SY-BLVN41022004E10125	1 1/4"	31,8	28,5	50,5	175	181	137
SY-BLVN41022004E10150	1 1/2"	38.1	34,8	50,5	201	181	137
SY-BLVN41022004E10200	2"	50,8	47,5	64	227	181	145
SY-BLVN41022004E10250	2 1/2"	63,5	60.2	77,5	262	336	169
SY-BLVN41022004E10300	3"	76.2	72,9	91	319	436	175
SY-BLVN41022004E10400	4"	101.6	97,4	119	378	516	185
SY-BLVN41022004E20025	DN25	28/29	25/26	50,5	175	181	131
SY-BLVN41022004E20032	DN32	34/35	31/32	50,5	175	181	137
SY-BLVN41022004E20040	DN40	40/41	37/38	50,5	201	181	137
SY-BLVN41022004E20050	DN50	52/53	49/50	64	227	181	145
SY-BLVN41022004E20065	DN65	70	66	91	262	336	169
SY-BLVN41022004E20080	DN80	85	81	106	319	436	175
SY-BLVN41022004E20100	DN100	104	100	119	378	516	185

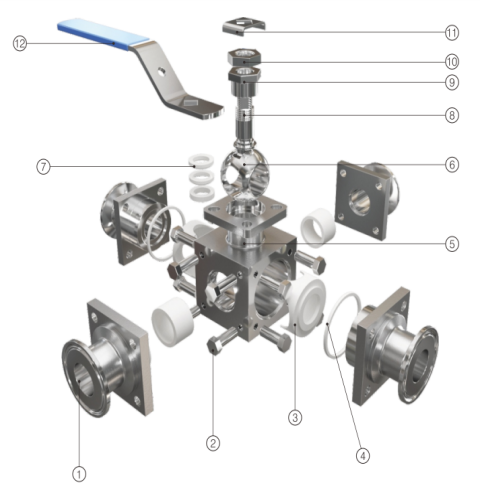

Válvula de bola sanitaria de 4 vías sin retención Lista de piezas

No.	Descripción	Cantidad
01	brida	4
02	tornillo	16
03	asiento de válvula	2
04	junta tórica	2
05	cuerpo de válvula	1
06	pelota	1
07	junta tórica	3
08	eje de válvula	1
09	tuerca de seguridad	1
10	tuerca	1
11	almohadilla de respaldo	1
12	manejar	1

Sectores de aplicación
● Industria láctea: Tanques de almacenamiento de leche, tanques de fermentación de yogur, recipientes para la mezcla de crema
● Bebidas y alimentos: Tanques para el procesamiento de jugos, vino, cerveza, jarabes, aceites comestibles y salsas
● Industria farmacéutica y biotecnológica: Tanques para la preparación de principios activos farmacéuticos (API), almacenamiento de líquidos estériles, biorreactores para cultivo celular
● Cosmética y cuidado personal: Tanques para la mezcla de lociones, esencias, cremas y champús
● Tratamiento de agua: Sistemas de almacenamiento y distribución de agua purificada y agua para inyección (WFI)

● Sistemas de refrigeración

Medios aplicables
Materiales líquidos, lodos viscosos, fluidos de limpieza ácidos/alcalinos de baja concentración, agua pura estéril, caldos de fermentación, emulsiones a base de aceite, disolventes alcohólicos

Pruebas de fábrica
● Inspección del espectro de materia prima para componentes de acero inoxidable
● Detección de la rugosidad superficial de todas las piezas en contacto con el fluido
● Prueba de resistencia a la presión del agua a 1,5 veces la presión nominal
● Prueba de estanqueidad de la cavidad y el vástago de la válvula
● Limpieza in situ (CIP) con circulación a alta temperatura Prueba de simulación de envejecimiento para sellosxi
