Окончательное руководство по санитарным шариковым клапанам: типы, приложения и критерии отбора

Но что делает шаровой клапан "санитарным"? А как вы выбираете правильный из бесчисленных доступных вариантов?

Это всеобъемлющее руководство предназначено для менеджеров закупок, инженеров и специалистов по операциям. Мы проведем вас через все, что вам нужно знать, от принципов фундаментальных дизайна до ключевых критериев для выбора идеального клапана для вашего приложения.

Что такое санитарный шариковый клапан?

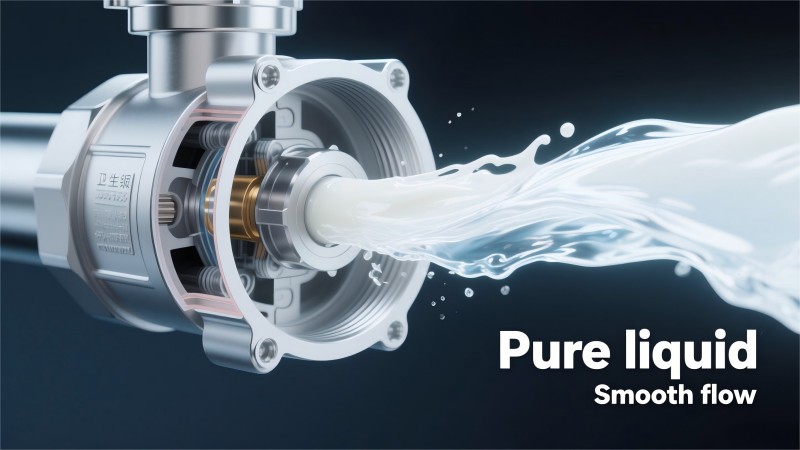

Санигирный шаровой клапан представляет собой специализированный клапан четвертьчата, предназначенный для контроля потока жидкостей в стерильных или гигиенических применениях. В отличие от стандартных промышленных шариковых клапанов, их дизайн приоритет чистоте и чистке.

Основные различия заключаются в трех ключевых областях:

1. Материал: они почти исключительно построены из материалов с высокой чистотой, таких как из нержавеющей стали 316L , которая обеспечивает превосходную коррозионную стойкость.

2. Поверхностная отделка. Все поверхности, которые вступают в контакт с продуктом (смачиваемые поверхности), механически отполируются до гладкой, зеркальной отделки (часто 20-25 RA отделка или лучше). Это устраняет микроскопические расщелины, где бактерии могут прятаться и расти.

3. Дизайн: Санигитарные шариковые клапаны спроектированы, чтобы быть без щелей без щели и самоочищенного. Они используют одобренные FDA уплотнения и прокладки (например, PTFE) и предназначены для легкой разборки, осмотра и очистки, часто совместимых с протоколами чистых на месте (CIP) и стерилизуйте (SIP) .

Типы санитарных шариковых клапанов: сбой

Понимание различных типов санитарных шаровых клапанов является первым шагом к принятию обоснованного решения. Они, как правило, классифицируются по их строительству и дизайну порта.

1. По строительству: три часа против двух частей

• Тело из трех частей: это самый распространенный дизайн в гигиенической промышленности. Клапан состоит из трех частей: двух конечных крышек и центрального тела. Эта конструкция позволяет отбросить основное тело для легкого встроенного обслуживания, очистки и замены сиденья/уплотнения без необходимости демонтировать весь трубопровод.

• Тело с двумя частями: этот дизайн проще и часто более экономичен. Однако техническое обслуживание и глубокая очистка обычно требуют удаления всего клапана из трубопровода.

2. По дизайну порта: полный порт против стандартного порта

• Полный порт (или полное отверстие): отверстие в шаре имеет тот же диаметр, что и соединительная труба. Это создает беспрепятственный путь потока, что приводит к минимальному падению давления и делает его идеальным для вязких жидкостей или процессов, где требуется «свиньи» (очистка трубопровода с помощью устройства, называемого «свинью»).

• Стандартный порт: отверстие в шаре меньше диаметра трубы. Это более компактный и экономически эффективный вариант, подходящий для многих приложений, где допустимо небольшое ограничение потока.

3. по типу соединения

• Tri-Clamp (или Tri-Clover): самый популярный тип подключения для санитарных приложений из-за его быстрой, без инструментов сборки и разборки, которая значительно упрощает очистку и обслуживание.

• Сварная сварка: обеспечивает постоянное подключение к утечке, которое становится неотъемлемой частью трубопровода. Он часто используется в высоких или критических стерильных системах.

• Сторонние концы: менее распространены в высокочищенных приложениях, но могут быть найдены в полезности или полукритических линиях.

Ключевые приложения в разных отраслях

Санитарные шариковые клапаны - это рабочие лошадь контроля жидкости в любой отрасли, которая требует чистоты.

• Пища и напитки: используется для контроля потока сиропов, соусов, соков, масла и других жидких ингредиентов. Их гладкие, не загрязняющие поверхности обеспечивают целостность продукта.

• Фармацевтическая и биотехнология: критическая для управления потоком очищенной воды (WFI), стерильной среды и активных фармацевтических ингредиентов (API), где предотвращение перекрестного загрязнения имеет первостепенное значение.

• Dairy: идеально подходит для обработки молока, сливок, йогурта и уборщиков. Их совместимость с CIP/SIP необходима для соблюдения строгих стандартов молочной промышленности, таких как 3-A.

• Косметика и личная помощь: идеально подходит для управления производством лосьонов, кремов и шампуней, обеспечения того, чтобы продукт оставался свободным от загрязняющих веществ и имеет последовательную текстуру.

Как выбрать правильный санитарный шариковый клапан: 6 ключевых критериев

Выбор правильного клапана включает в себя нечто большее, чем просто совпадение размеров труб. Рассмотрим эти критические факторы:

1. Совместимость материала: совместима с ними 316L из нержавеющей стали с вашим продуктом? А как насчет тюленей? PTFE широко используется, но EPDM или Viton могут потребоваться для конкретных химических веществ или температур.

2. Оценки давления и температуры: убедитесь, что максимальное рабочее давление клапана и температура превышают требования вашей системы, чтобы гарантировать безопасность и долговечность.

3. Требования к потоку: вам нужен беспрепятственный путь потока? Если это так, то полный порт -санитарно -шаровой клапан - ваш лучший выбор. Рассмотрим вязкость жидкости и необходимую скорость потока (CV).

4. Метод применения: будет ли клапан эксплуатироваться вручную с помощью ручки, или он должен быть автоматизирован? Пневматические и электрические приводы могут быть интегрированы в вашу систему управления для точной удаленной работы.

5. Сертификаты: требует ли в вашей заявке конкретные сертификаты? Ищите клапаны, которые соответствуют такими стандартами, как 3-A санитарные стандарты , EHEDG, или имеют FDA-совместимые материалы.

6. Профиль технического обслуживания: для линий, которые требуют частой очистки и проверки, трехцепочечный санитарный шариковый клапан с тремя частями предлагает самое низкое простоя и самое простое обслуживание.

Партнер с экспертом по гигиеническому клапану

Выбор правильного санитарного шарового клапана является важным решением, которое влияет на качество вашего продукта, эффективность эксплуатации и соблюдение нормативных требований. Это больше, чем просто покупка; Это инвестиция в целостность всего вашего процесса.

Как ведущий производитель клапанов и фитингов с высокой точкой, мы близко понимаем эти проблемы. Наша команда экспертов посвящена тому, чтобы помочь вам ориентироваться в сложностях систем обработки жидкости. Мы не просто продаем продукты; Мы предоставляем решения, разработанные для чистоты и производительности.

Готовы повысить надежность и гигиену ваших операций?

➡ Исследуйте наш полный ассортимент санитарных шариковых клапанов

➡ есть конкретный технический вопрос? Свяжитесь с нашей инженерной командой сегодня для бесплатной консультации.

[ Нажмите здесь, чтобы связаться с нами / посетить наш веб -сайт по адресу www.sangyie.com / напишите нам по адресу [ info@sangyie.com ]

Технология Sangyie - разработка потока вашего успеха.
